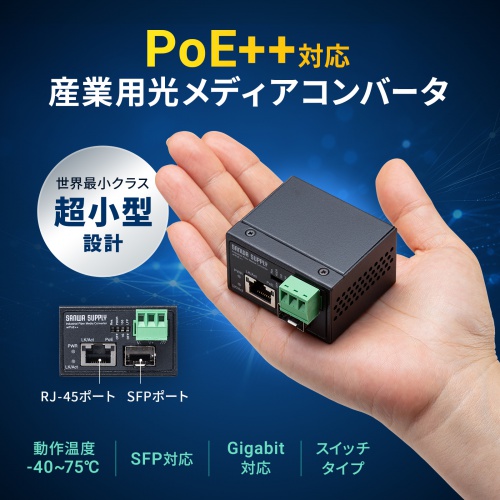

ノイズの影響を受けず、長距離ネットワークに最適、Gigabit伝送、PoE＋＋対応　-40℃～＋75℃の耐環境性に優れた産業用光メディアコンバータ。

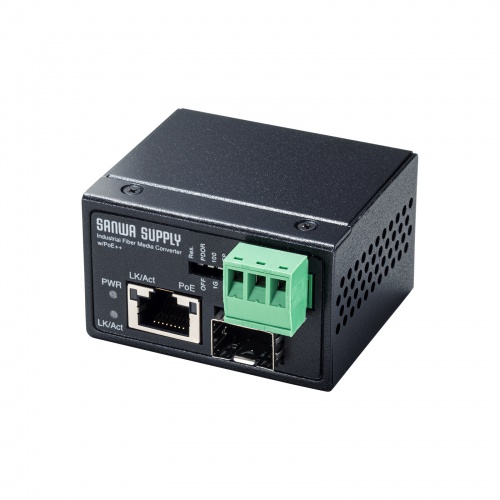

産業用光メディアコンバータ（Gigabit対応・PoE++・最大90W給電・SFP対応）

カラー違い・サイズ違い・その他の商品

●仕様違い

おすすめの特集

商品説明

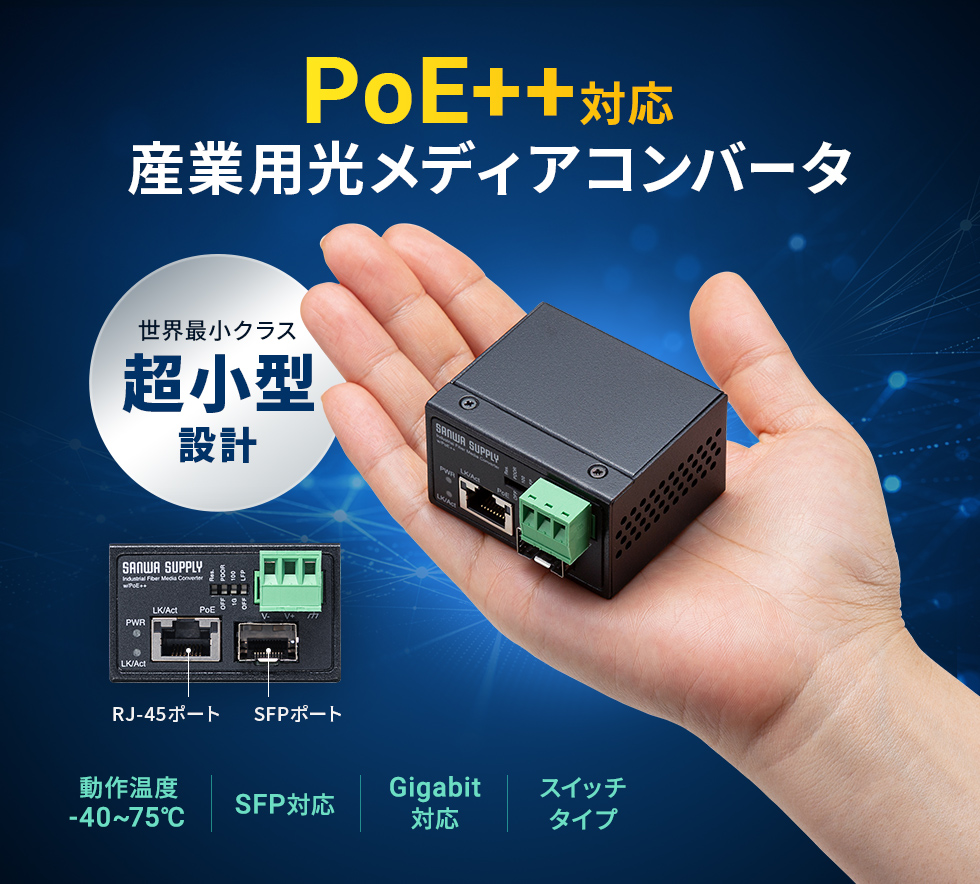

ノイズの影響を受けず、長距離ネットワークに最適、Gigabit伝送、PoE＋＋対応　-40℃～＋75℃の耐環境性に優れた産業用光メディアコンバータ。

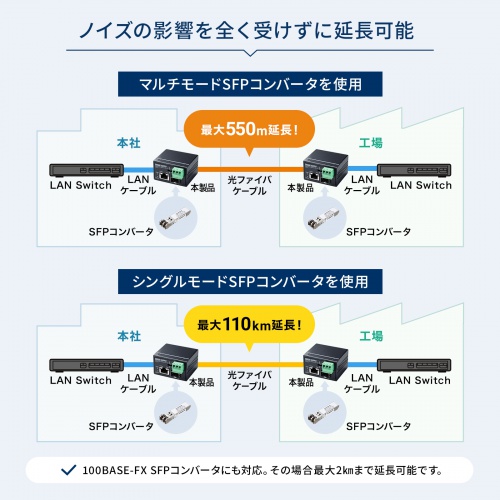

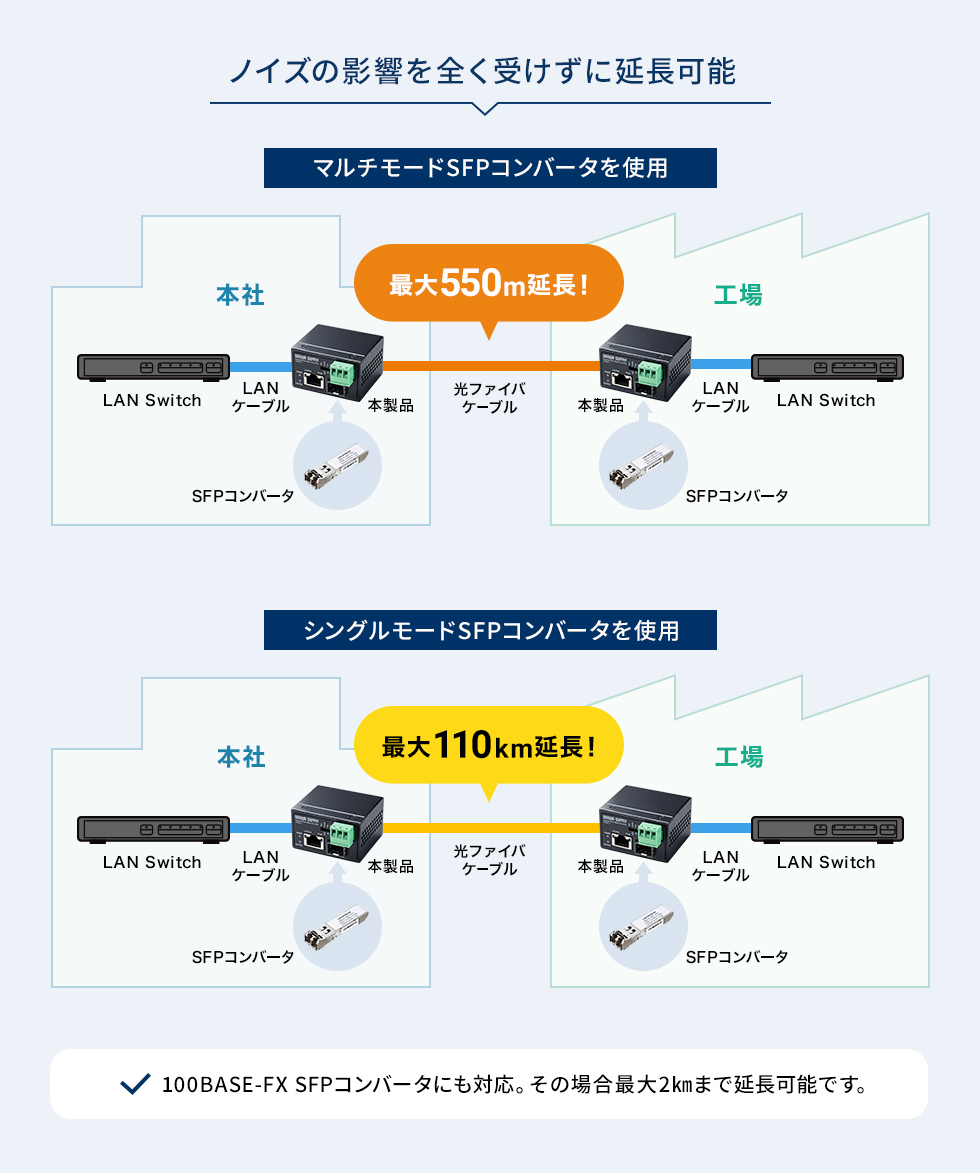

電気信号を光信号に変換し、長距離通信を実現

光メディアコンバータとは、電気信号を光信号に、光信号を電気信号に変換する変換装置です。
光メディアコンバータ機器間を、レーザー光やLED光などの光信号を使用して伝送します。
伝送損失が極めて小さく、電磁気の影響を受けないので、高速でしかも長距離伝送を可能にします。

電気信号を光信号に変換し、長距離通信を実現

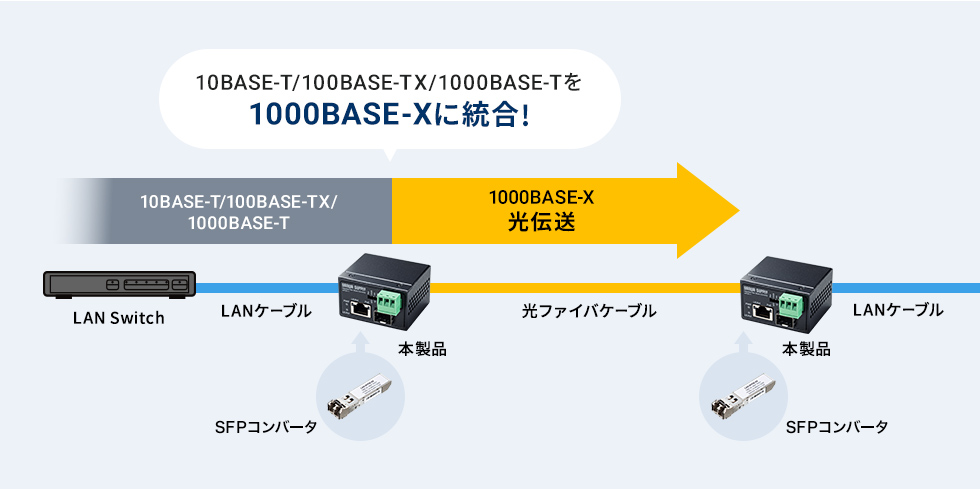

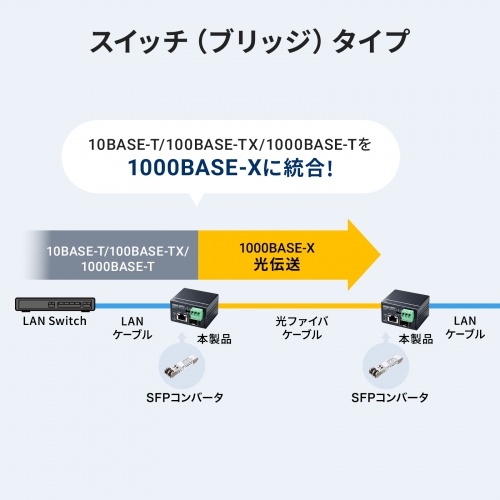

スイッチ（ブリッジ）タイプ

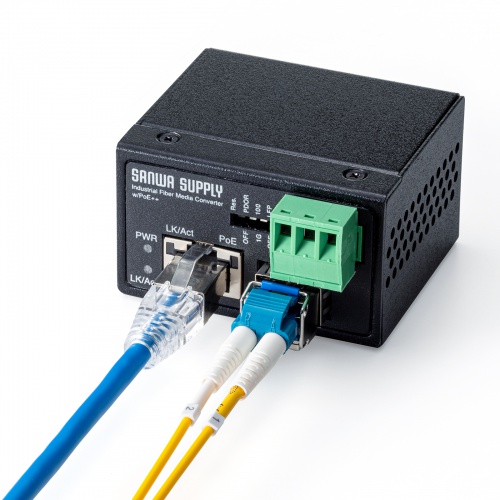

10BASE-T/100BASE-TX/1000BASE-Tの伝送規格に対応したLANスイッチからの電気信号を、SFPコンバータを使用して1000BASE-SX、1000BASE-LXのGigabit光伝送信号に変換可能なスイッチタイプ(ブリッジタイプ)です。

スイッチ（ブリッジ）タイプ

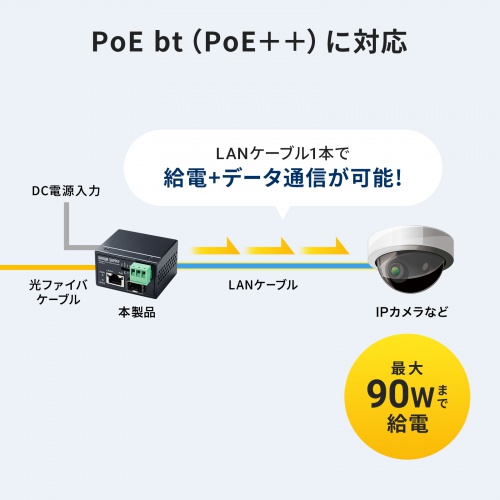

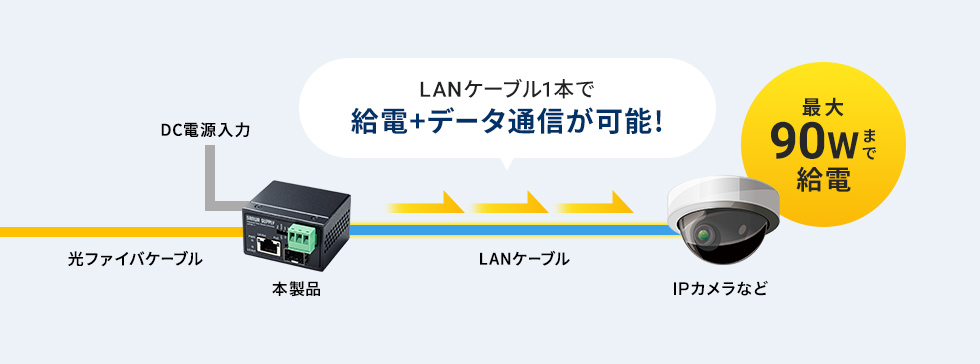

PoE bt（PoE＋＋）に対応

IEEE 802.3bt（PoE++）準拠。高消費電力IPカメラやPoE対応周辺機器にLANケーブル1本で通信と電力（最大90W）を供給することができます。

PoE bt（PoE＋＋）に対応

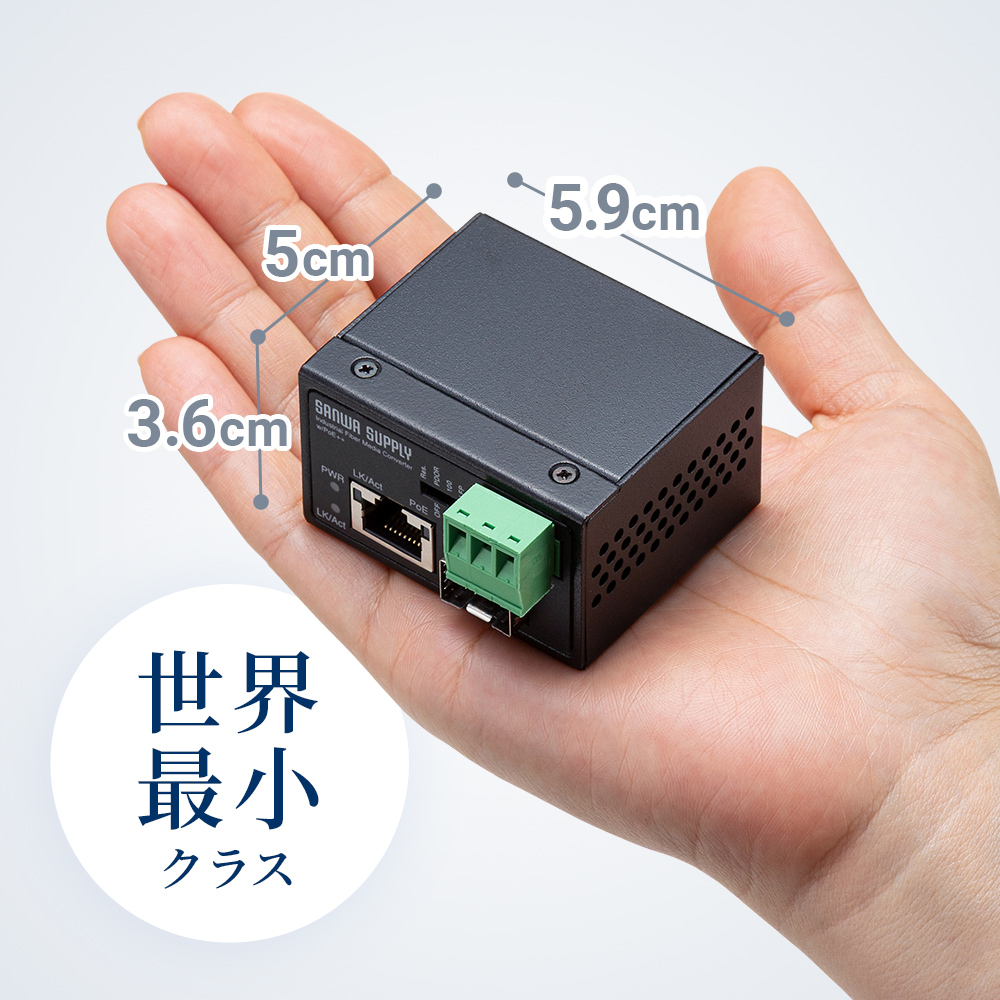

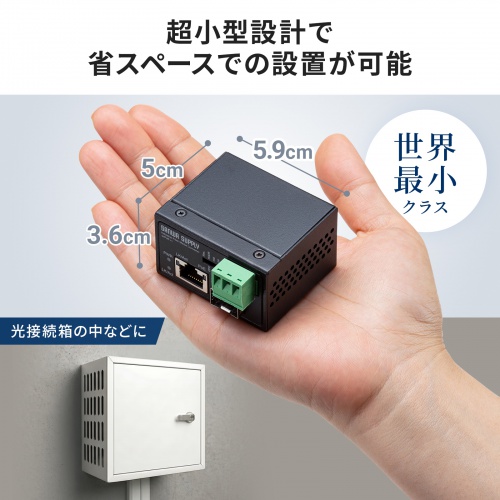

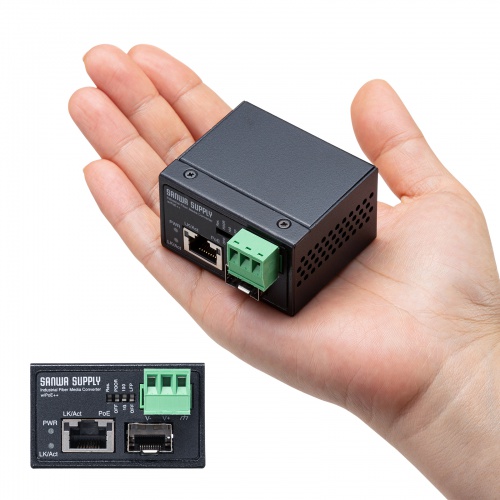

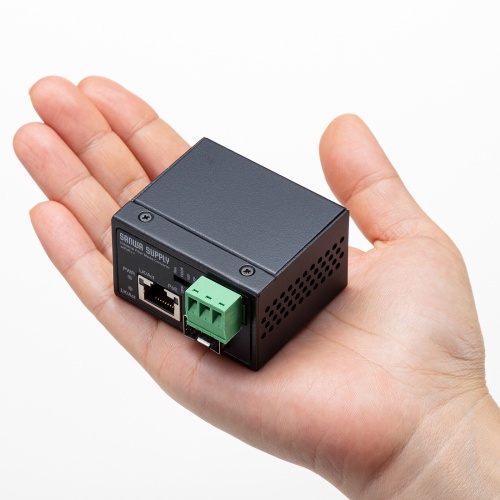

超小型設計で、省スペースでの設置が可能

世界最小クラスの超小型設計で、光接続箱や光成端箱への組み込みも可能です。

超小型設計

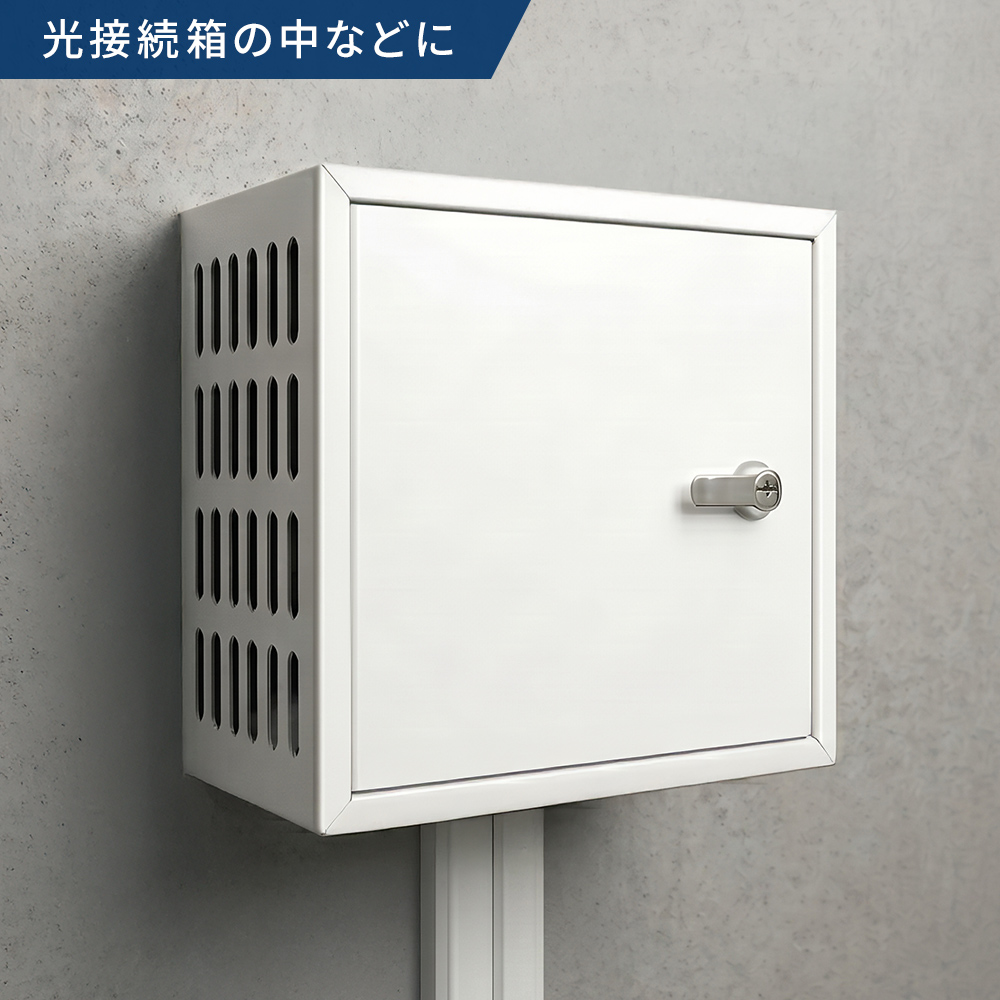

設置場所イメージ

-40〜75℃の環境で使用可能動作温度範囲-40℃〜+75℃に対応しており、温度差の大きい屋外環境、工場などでも安定動作を可能にします。

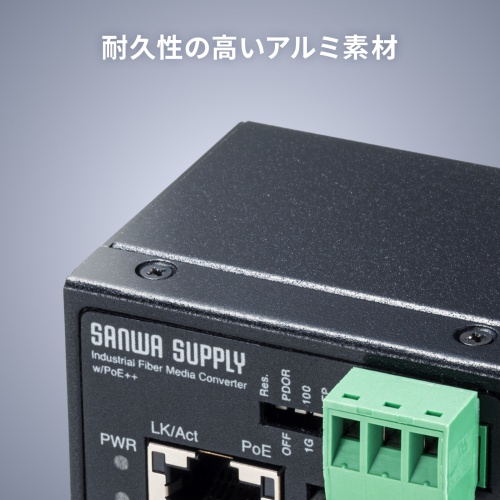

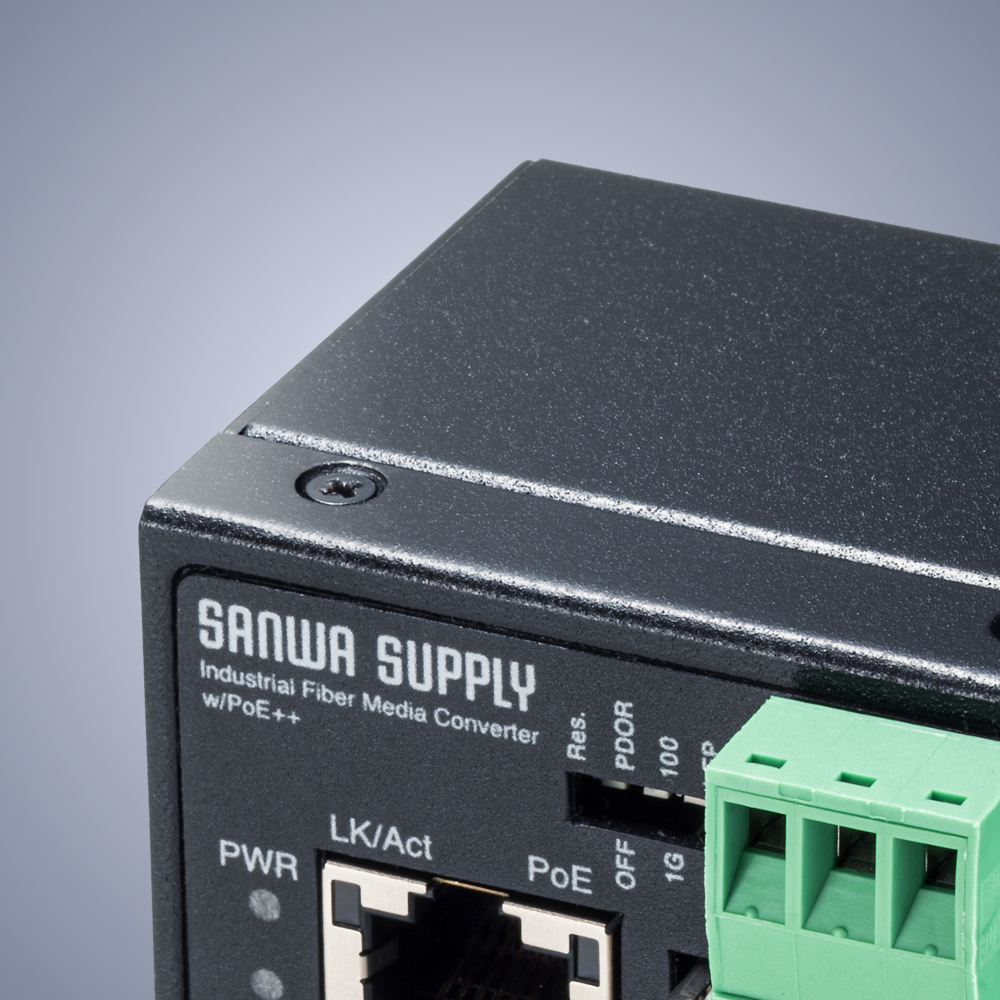

耐久性の高いアルミ素材堅牢アルミ筐体（IP30）で、振動・衝撃に強く、産業用途に最適です。

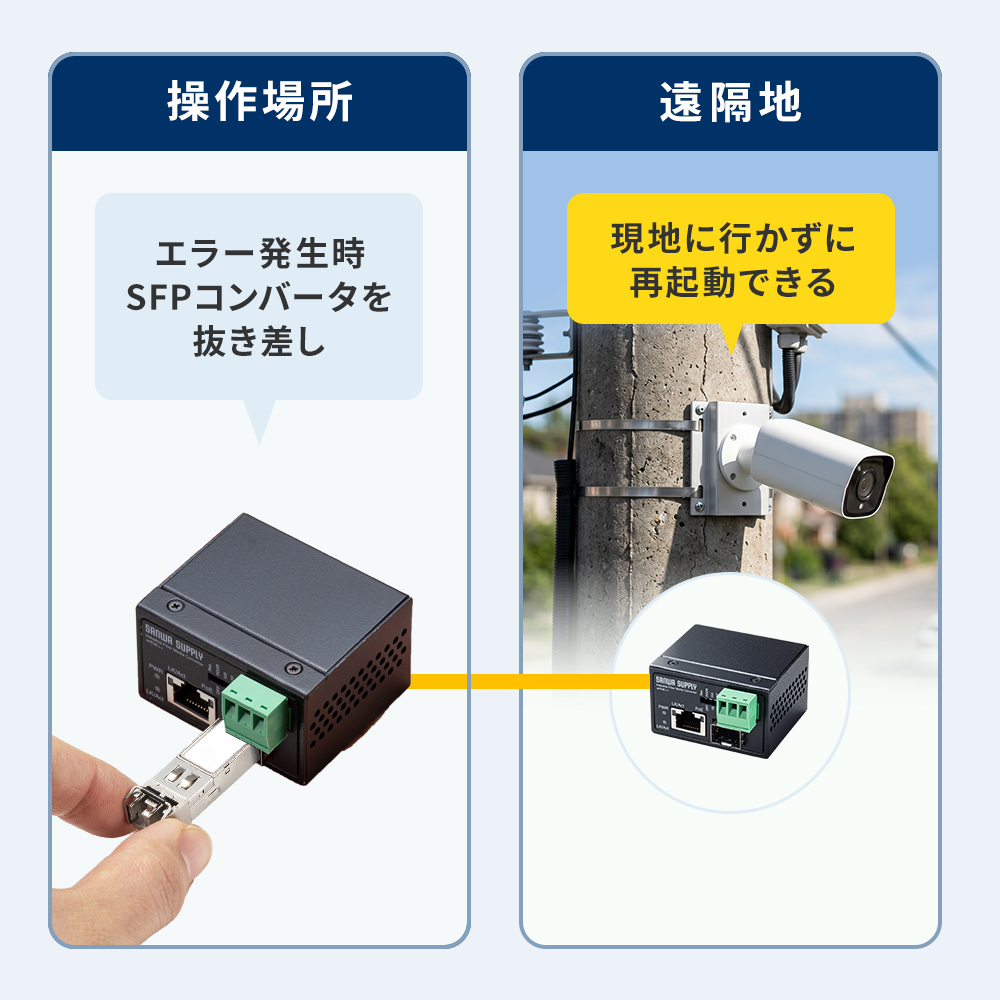

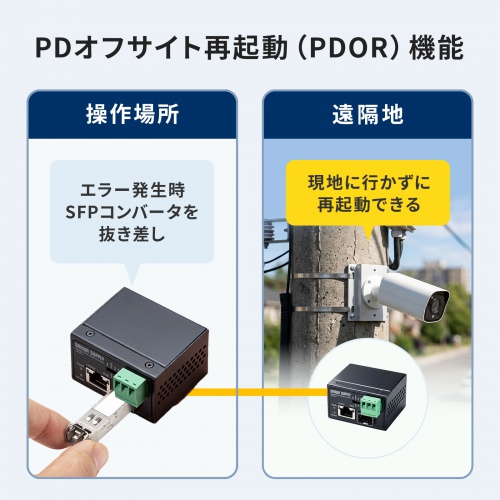

PDオフサイト再起動（PDOR）機能 SFPトランシーバーの抜き差しのみで、遠隔地のIPカメラやAPなどのPD機器を再起動可能、障害発生時の現地作業やメンテナンスコストを削減します。

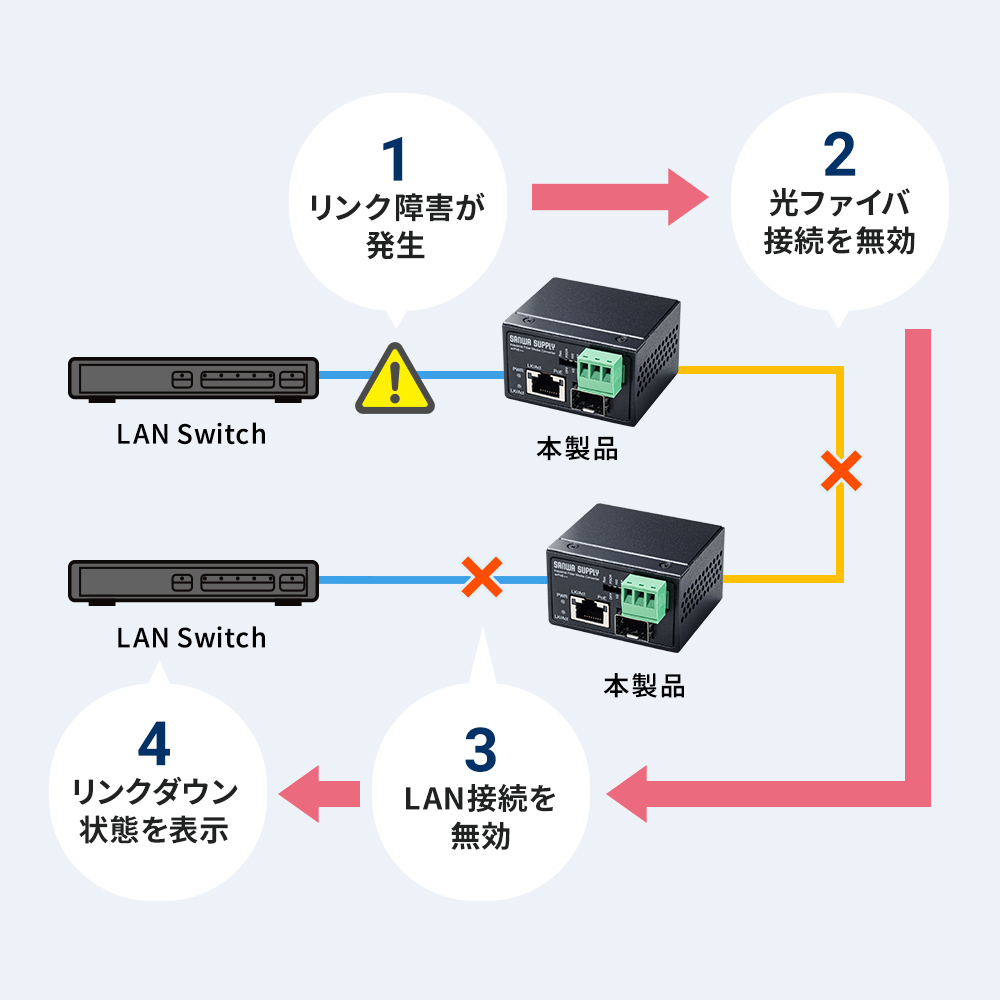

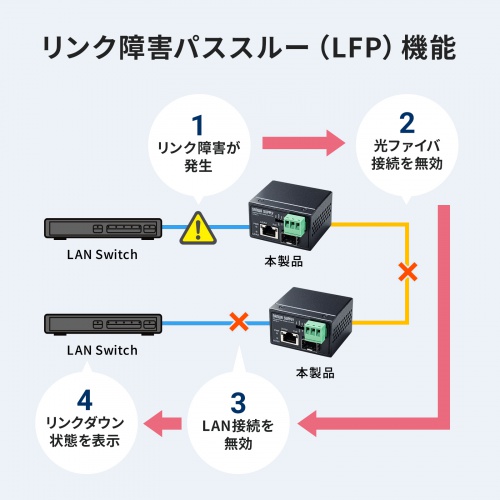

リンク障害パススルー（LFP）機能片側のリンク障害を反対側の機器に通知し、また反対側の
リンクも自動的に切断する「リンク障害検知機能」を搭載
しています。

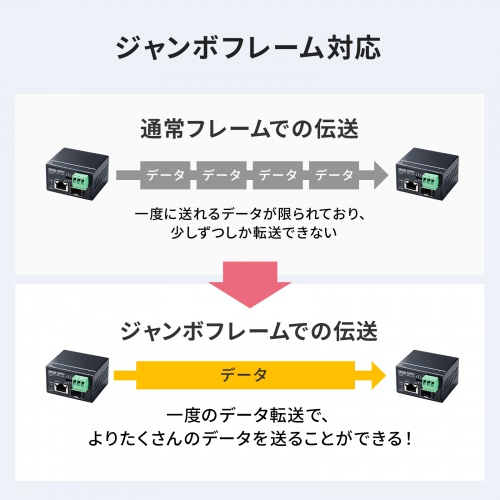

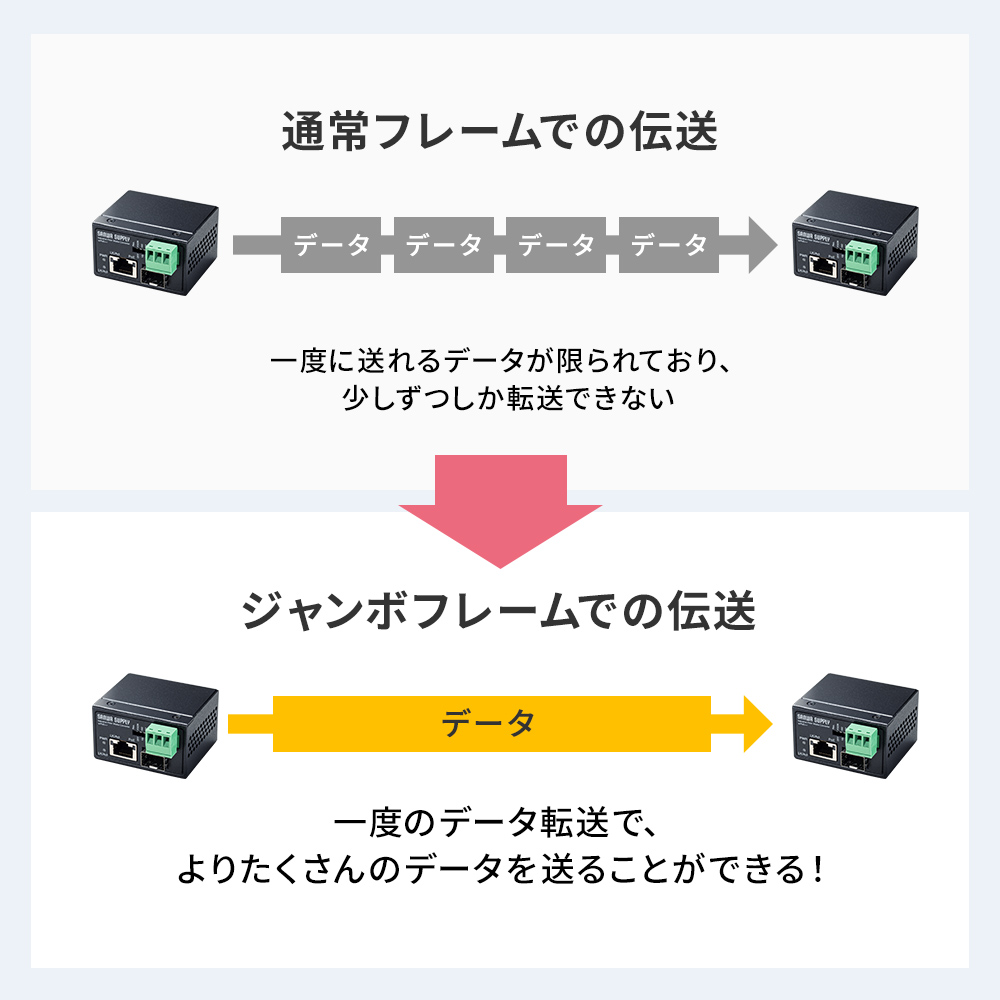

ジャンボフレーム対応フルデュプレックス対応、フロー制御機能、ジャンボフレーム機能を搭載しています。
フルデュプレックスで同時に送受信し、フロー制御機能でデータの混雑を防ぎ、ジャンボフレーム機能で一気に大量のデータを送れるので、高速かつ安定した通信が可能です。

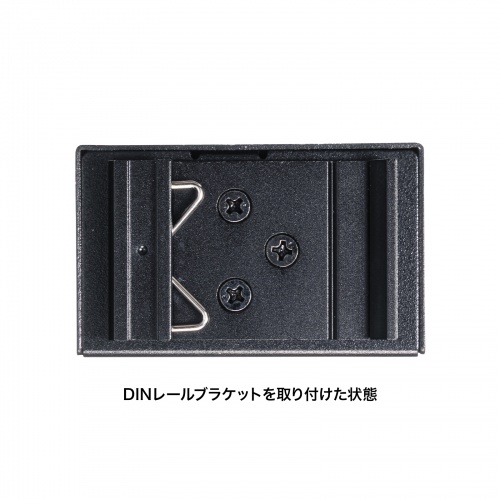

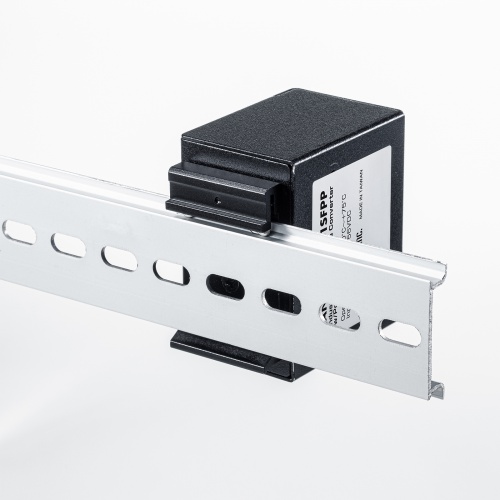

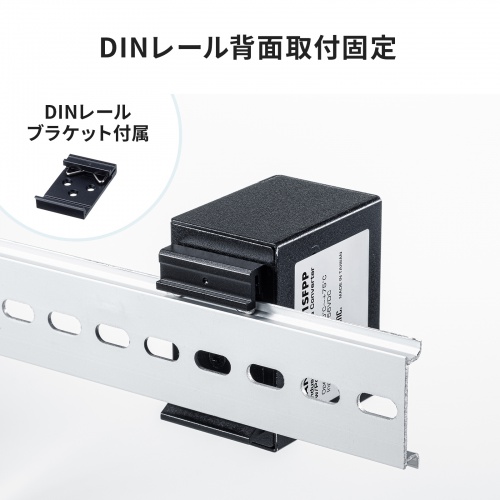

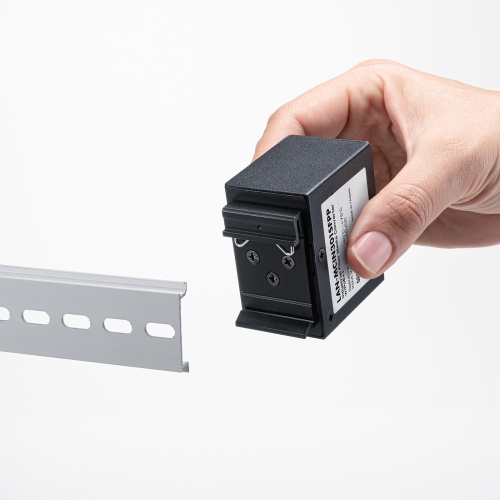

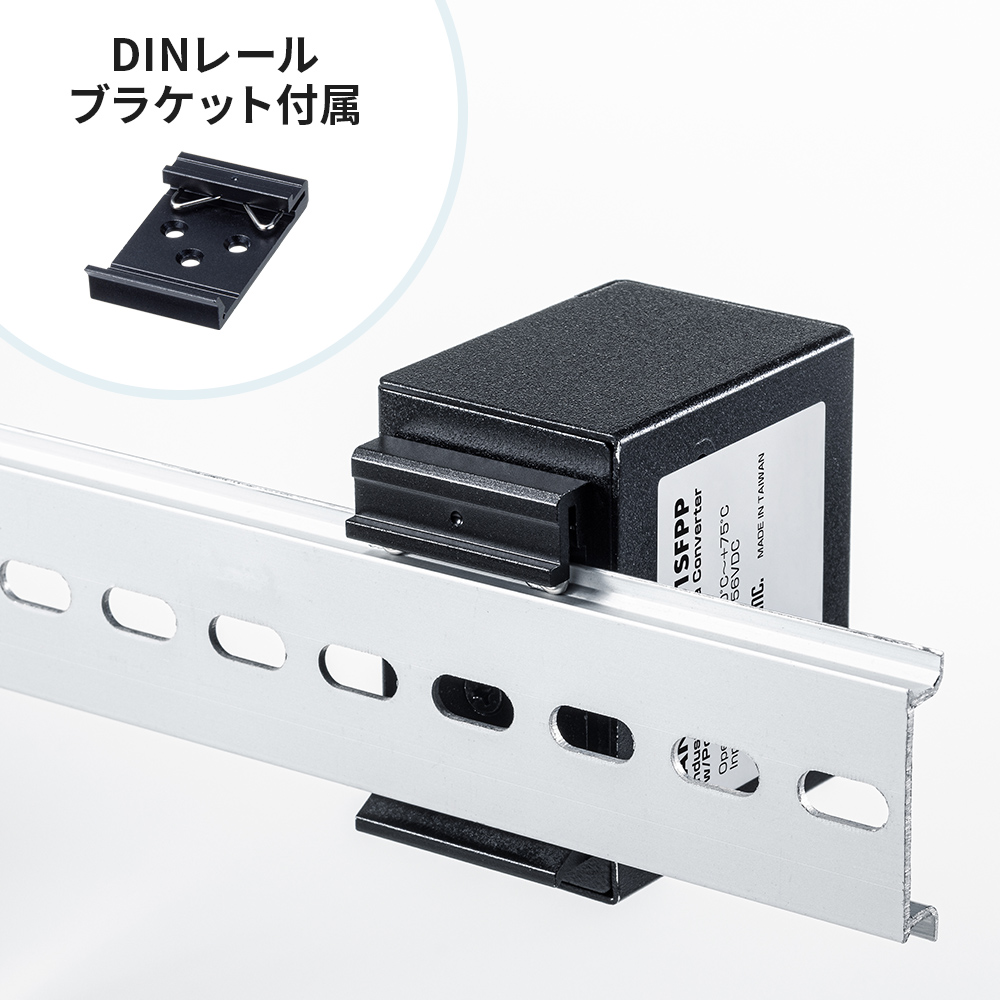

DINレール背面取付固定 DINレールブラケット付きで、工場のFAネットワークや屋外環境、振動の多い現場での設置で、信頼性の高い環境を構築できます。

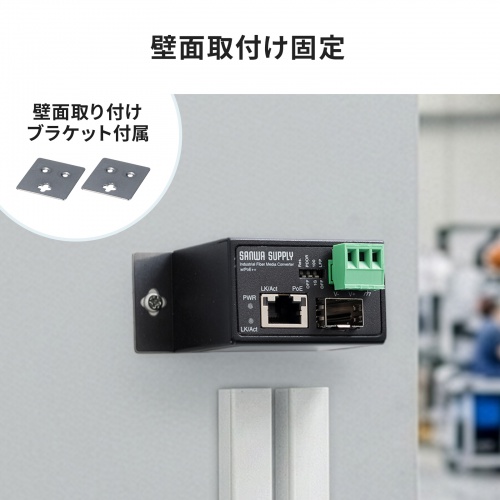

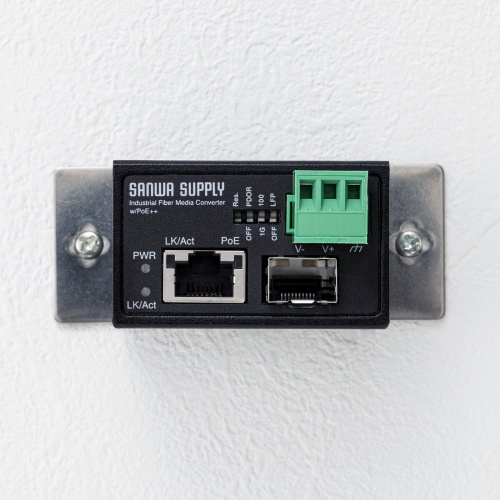

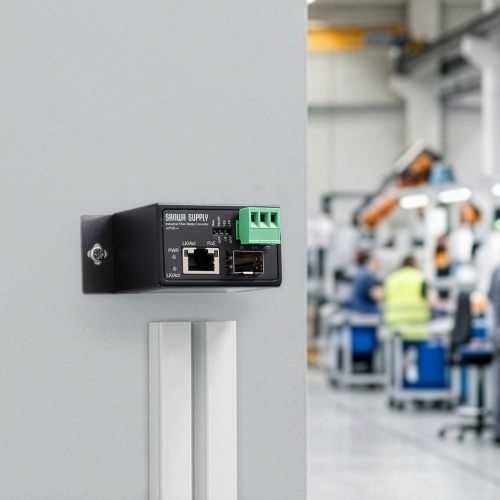

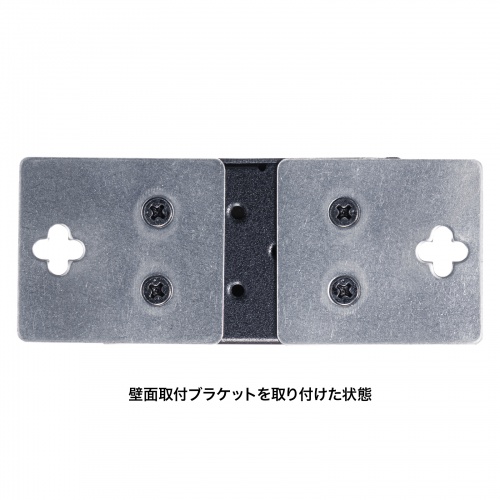

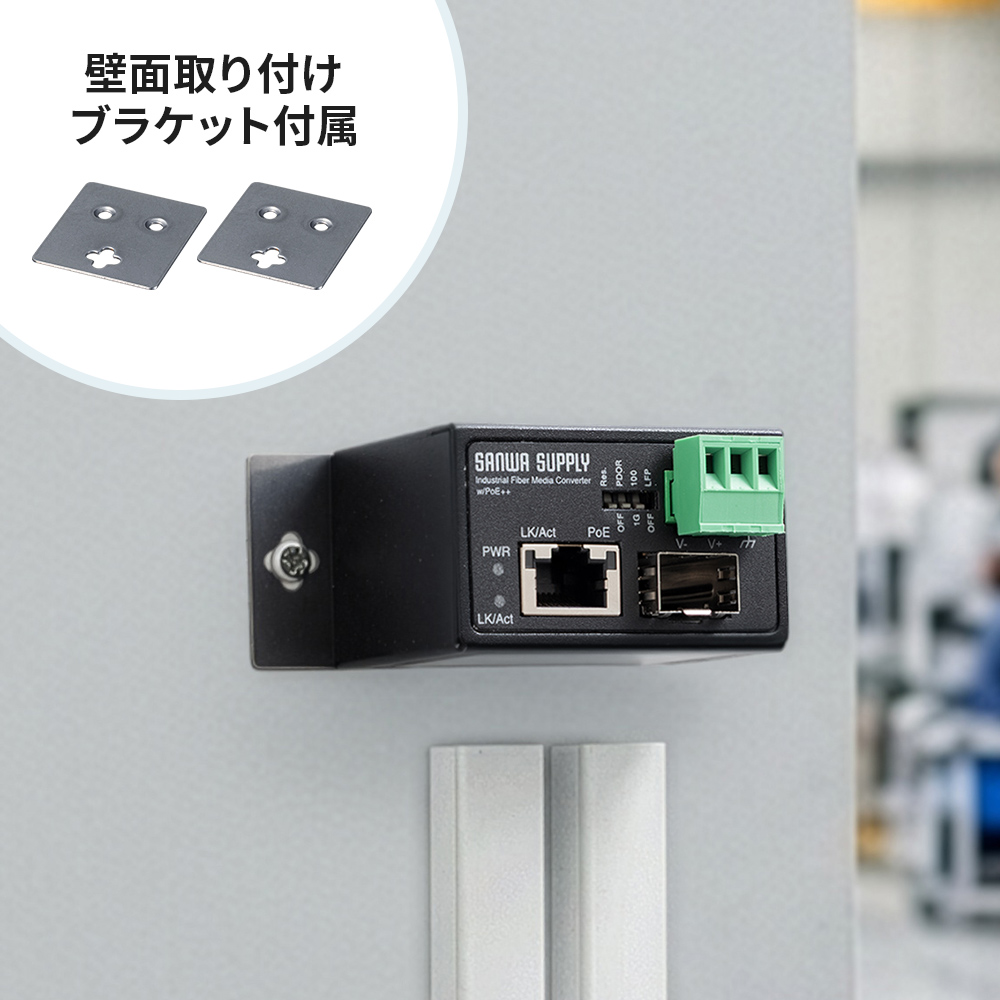

壁面取付け固定専用の壁面取付けブラケットを使用し、工場壁面や配線盤の省スペースな設置や、屋外壁面への設置に対応します。

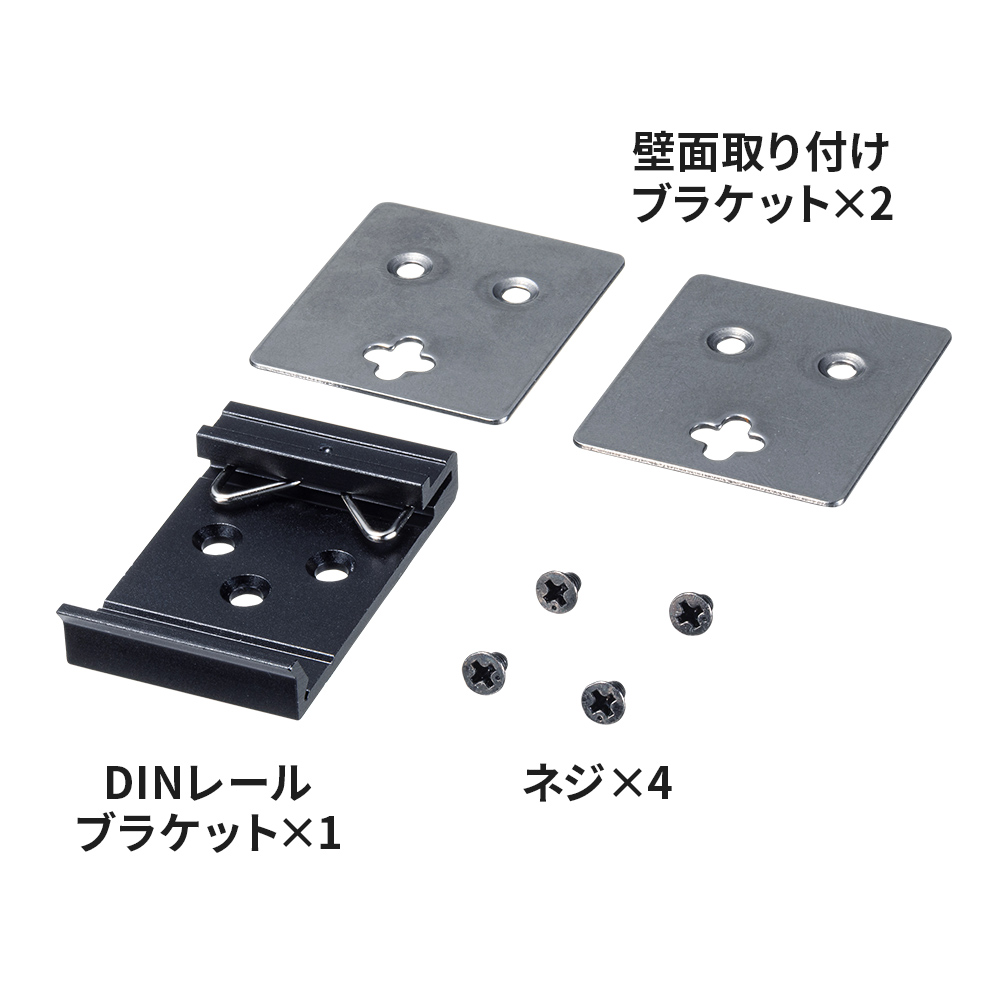

付属パーツ

関連キーワード

特長

●10/100TX/1000T-100/1000SFP用のPoE対応の産業用小型サイズの光メディコンバータです。
●ギガビット対応・高性能通信で10M/100M/1000M（全二重・半二重）に対応、スループット100％、フレームロス0％を実現します。
●SFP速度切替対応（1Giga/100M）で、接続機器やネットワーク構成に応じた柔軟な速度設定が可能です。
●IEEE 802.3bt（PoE++）対応。最大90W給電高消費電力の屋外IPカメラや周辺機器にも安定した電力供給が可能なPoE bt対応しています。
●広温度対応（-40℃～+75℃）のため、屋外・過酷環境でも安定動作を実現します。
●ジャンボフレームに対応（最大16KB）しており、高効率なデータ転送を実現します。
●リンク障害パススルー（LFP）機能対応で、光/メタルいずれかのリンク異常を即座に反映し、障害検知を容易に行います。
●PDオフサイト再起動（PDOR）機能搭載しており、SFPトランシーバーの抜き差しのみで、遠隔地のPD機器を再起動可能、現地作業やメンテナンスコストを削減します。
●世界最小クラスの超小型設計で、屋外カメラ筐体や狭小スペースへの組み込みに最適です。
●堅牢アルミ筐体（IP30）で、振動・衝撃に強く、産業用途に最適です。
●DINレール/壁面取り付けに対応しており、設置環境に応じた柔軟な取り付けが可能です。
※本製品にSFPは付属していません。

仕様

■規格：IEEE802.3/u/ab/z、IEEE 802.3x（フロー制御）、IEEE 802.3af/802.3at/ 802.3bt（PoE/PoE+/PoE++）準拠

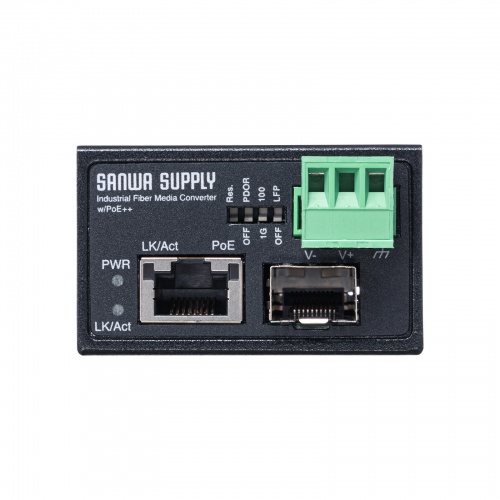

■コネクタ：SFPポート×1－RJ-45コネクタ×1
■RJ-45ポート：10BASE-T、100BASE-TX、1000BASE-T、Auto MDI/MDI-X、PoE PSE対応
■SFPポート：1000BASE-X、100BASE-FX
■スイッチング方式：同一速度時/コンバータモード、異速度時/ストア＆フォワード方式
■スイッチ性能：バックプレーン帯域/4Gbps、MACアドレステーブル/1K、パケットバッファ/512Kbits、ジャンボフレーム/最大16KB
■通信性能：対応速度/10/100 /1000Mbps、デュプレックス/全二重／半二重、プロトコル/CSMA/CD
■PoE仕様：PoE方式/PSE（給電側）、最大給電能力/90W（56VDC入力時）、PoEピン配置/ V+ 3、4、5、6、/ V- 1、2、7、8
■機能：PDオフサイト再起動（PDOR）、リンク障害パススルー（LFP）、SFP速度切替（100M/1Giga）、Auto Negotiation
■対応モジュール仕様：MMF（850nm、220/500m）、SMF（1310nm、10/30km）、SMF（1550nm、50/70/110km）、WDM（BiDirectional TX 1310nm/RX 1550nm、10/20/40/60km）、WDM（BiDirectional TX 1550nm/RX 1310nm、10/20/40/60km）
■DC入力電源：端子/2P（DC+、DC-）、電源入力/DC 52～56V、消費電力/2.24W（PoE未使用時）
■温度範囲：-40℃～＋75℃
■湿度範囲： 5～95％（結露なきこと）
■材質：スチール
■サイズ：W59×D50×H36mm
■重量：94g

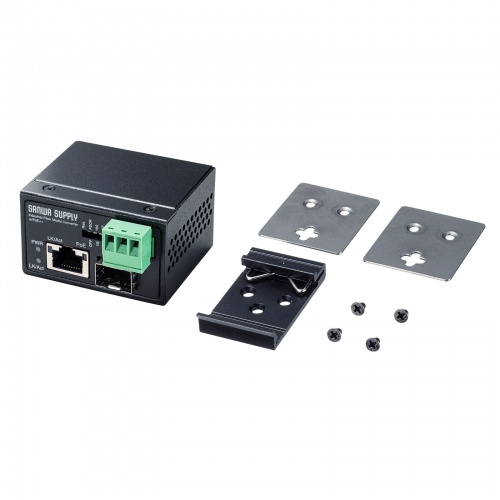

■付属品：DINレールブラケット、壁面取付ブラケット×2、ネジ×4本

■保証期間:ご購入より3年
