HDMI信号から映像と音声を分離。映像は4K@30Hz通過、音声は光デジタル出力で高音質にも対応。

オーディオ分離器｜HDMI・音声分離・光デジタル・パススルー・VGA-CVHD5

カラー違い・サイズ違い・その他の商品

●HDMIオーディオ分離

おすすめの特集

商品説明

オーディオ分離器｜HDMI・音声分離・光デジタル・パススルー・VGA-CVHD5

お客様レビュー

関連キーワード

特長

●パソコンやHDMI映像機器のHDMI信号から音声信号を分離し、光デジタル信号・アナログ音声信号に変換し出力させることができるHDMI信号オーディオ分離器です。
●元のHDMI信号（映像・音声）はそのままディスプレイ・プロジェクターなどに出力しつつ、HDMI音声を分離しAVアンプやスピーカーへ出力することで迫力あるサウンドを楽しむことができます。
●音声出力のないディスプレイなどで使用し、外部スピーカーから音声出力させたい場合にも最適です。
●光デジタル（角型）での出力が可能で高品質なデジタル音声のままAVアンプなどへ出力することができます。
●ARCモードにも対応しており、ARCモードをONにすればテレビ放送音声を本製品経由でAVアンプやスピーカーなどから出力させることが可能です。
●4K2K（4096×2160ドット）（30Hz）解像度までに対応しており、美しく高精細なHDMI信号をパススルーで出力できます。
※全てのHDMI機器、AV機器での動作を保証するものではありません。

仕様

■対応解像度：4K2K（4096×2160ドット）（30Hz）
<主な対応解像度>
4096×2160ドット（30Hz）（4:4:4）
3840×2160ドット（30Hz）（4:4:4）
3840×2160ドット（30Hz）（4:2:2）
1920×1200ドット（60Hz）
1920×1080ドット（60Hz）

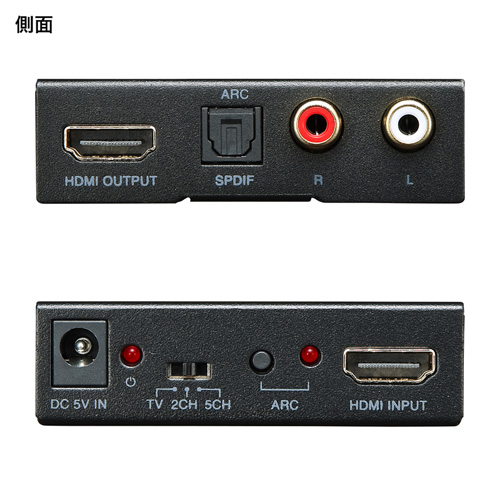

■インターフェース：入力用/HDMI タイプA（19pin）メス×1
出力用/HDMI タイプA（19pin）メス×1 、Toslink×1、RCAピンジャック（赤白）×1
■対応音声フォーマット： HDMI入力側・出力側/Dolby Digital 2.0ch/5.1ch、Dolby Digital Plus2.0ch/5.1ch/7.1ch、Dolby TrueHD 2.0ch/5.1ch/7.1ch、DTS5.1ch、DTS HD5.1ch、LPCM2ch（最大24bit 192KHz）
光デジタル出力側/Dolby Digital 2.0ch/5.1ch、DTS5.1ch、LPCM2ch（最大24bit 192KHz）
アナログ出力側/LPCM2ch（最大24bit 48KHz）
■HDCP：HDCP1.4準拠
■機器間制御（CEC)：対応
※全ての機器で動作を保証するものではありません。
■消費電力：1W
■環境条件：稼動温度/0～40℃、稼動湿度/80％以下（結露なきこと）
保存温度/-20～60℃、保存湿度/80％以下（結露なきこと）
■材質：スチール
■サイズ：W60×D70×H20mm
■重量：約125g
■付属品：ACアダプタ×1、取扱説明書、保証書
■メーカー保証：6ヶ月

HDMI信号オーディオ分離器（光デジタル/アナログ対応）取扱説明書 VGA-CVHD5 Ver1.2

対応

■対応入力機器：HDMI出力端子を標準搭載している映像機器・家庭用ゲーム機・パソコン
■対応出力機器： HDMI側/HDMI入力端子を標準搭載しているテレビ・プロジェクター・パソコン用ディスプレイなど
オーディオ側/光デジタル（角型）入力を持つ機器、アナログ音声入力を持つ機器

お客様満足度

☆☆☆☆☆ 0.0 (0件) レビューを投稿して50ポイントゲット >

星5つ★★★★★（0）
星4つ★★★★☆（0）
星3つ★★★☆☆（0）
星2つ★★☆☆☆（0）
星1つ★☆☆☆☆（0）

まだユーザーレビューはありません
感想を投稿してポイントもゲットしよう

よくある質問（Q&A）

ご購入の際に気になることはございますか？
実際にお問合せの多かった質問や疑問をご案内します。

QAAC信号に対応していますか。

AAAC信号（Advanced Audio Coding）に対応しています。
QARCとは何ですか。

AARCとはオーディオ・リターン・チャンネル (Audio Return Channel) の略です。
テレビのＨＤＭＩ端子からオーディオ機器に音声信号を送る規格となります。

通常HDMI出力機器（レコーダー）から本製品（VGA-CVHD5）で分離してテレビとＡＶアンプ/スピーカーへ映像・音声信号を出力します。
テレビからの音声はＡＶアンプ/スピーカーに通常であれば出力されないのですが、ＡＲＣ対応の機器であればリターンという言葉にあるように逆方向に対応していますので、テレビの音もＡＶアンプ/スピーカーに出力されて楽しんでいただくことができます。
QARC対応HDMIサウンドバーと併用できますか。

AARC機能の併用はできません。
Qテレビからは映像出力・音声出力ができているが、分離させた音声(光デジタル・赤白音声)が出力されません。

ADVDプレーヤー等からの出力でテレビからは映像出力・音声出力も出来ている場合、
DVDプレーヤーではなくその他のパソコン機器等へ変更しお試ください。

パソコン機器等からの映像出力・音声出力ができている場合はDVDプレーヤーからの音声出力フォーマットが対応していない場合があります。
DVDプレーヤー側の設定変更で音声フォーマットをPCMに変更してお試しください。
QeARCに対応してますか。

AeARCには非対応です。
QHDCP2.2に対応していますか。

A対応していません。
Q分離後のHDMI(映像)を接続せず、RAC(音声)だけ出すことはできますか。

A分離後のHDMI(映像)を接続せず、RAC(音声)だけ出すことはできません。

分離した後のHDMIコネクタにテレビ・ディスプレイを接続していないと、元々のHDMI出力機器がディスプレイと接続していないと認識して、信号を流そうとしません。
その状態で音声機器をつないでも、信号自体が流れていないため音声が出ません。
Qモード切替5.1ch/2.0chでの音声出力の場合はどうなりますか。

A下記のように動作いたします。

■モード切替5.1CH（5.1ch放送またDVDが5.1CH対応)：光デジタル出力は5.1CH音声出力、R/Lは出力しません。
■モード切替5.1CH（2ch放送)：光デジタル出力は2.0CH音声出力、R/Lは2.0CH音声出力します。
■モード切替2.0CH：SPDIFとR/L　両方とも2.0ch音声出力します。
QVGA-CVHD5のHDMI出力は映像と音声が入った信号ですか。

A本製品はHDMIの映像と音声から音声を分離させ、RCAや光デジタルに出力する事ができますが、
HDMI出力はHDMI入力信号をそのまま出力している為、テレビへ接続した場合は映像と音声が両方出力されます。
QARCモードで接続していますが、テレビから音声がでません。

AARC機能をONにすると「テレビ放送の音声」を、光デジタル/RNC音声出力のスピーカーから出力になります。
そのため、テレビから音声は出力されません。
Q光端子のヘッドセットに繋いだら、音は聞こえるがマイクが使えません。

Aマイクは使用できません。
QAmazon Fire TV Stick 4Kに対応していますか。

AVGA-CVHD5はAmazon Fire TV Stick 4Kに対応します。
ただし本製品の対応解像度は4K/30Hzまでであり、Amazon Fire TV Stick 4Kの最大解像度4K/HDR信号には対応していません。
接続するテレビが1080p、または4K/30Hz解像度までのテレビであれば使用できます。
テレビが4K/HDRの場合は対応しませんのでご注意ください。
QVGA-CVHD5経由で音声出力がされない

A音声出力がされない場合、HDMI出力機器側(レコーダー等）の音声出力設定をご確認ください。
ビットストリームになっている場合はPCMに変更してください。
ビットストリーム出力には対応しておりません。
