1Uラックマウント対応のコンソールドロワー｜18.5インチ液晶搭載・USB/HDMI対応でKVM操作に最適

動画リスト

3:07 スライドLCDコンソールドロワー（SW-KVMHDDR）の取り付け方

コンソールドロワー｜KVM・ラックマウント型・1U・18.5インチ・USB/HDMI対応

カラー違い・サイズ違い・その他の商品

●適合機種商品

おすすめの特集

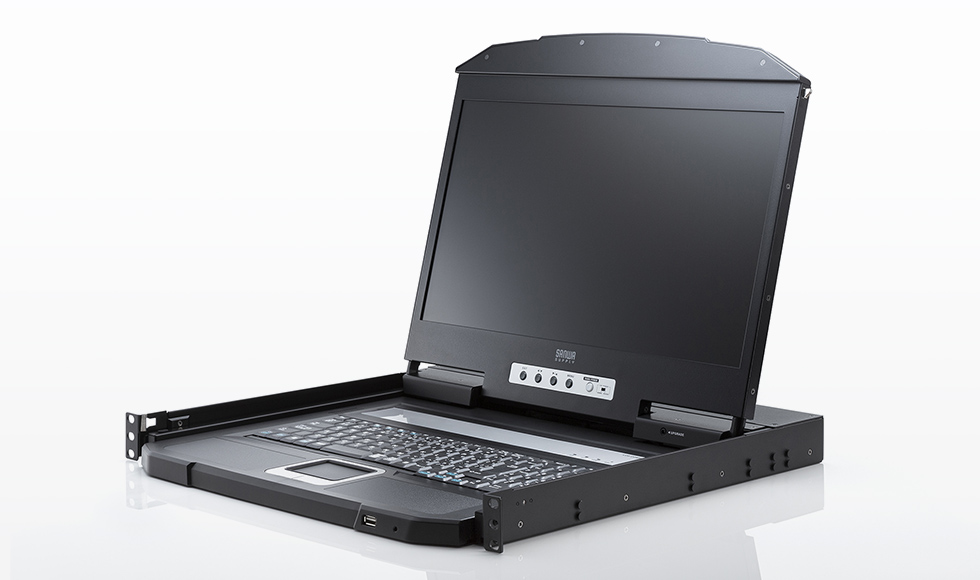

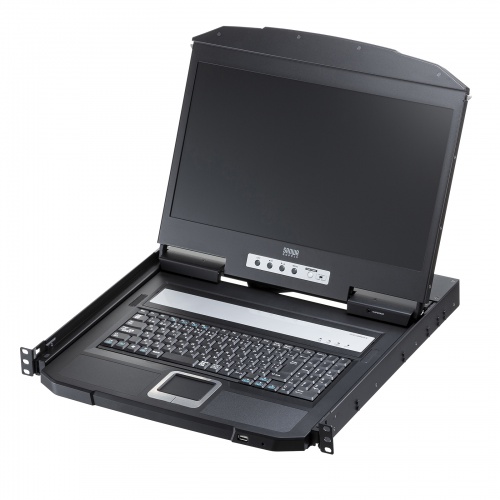

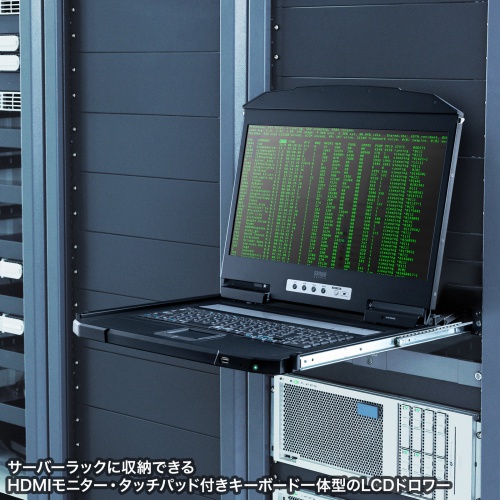

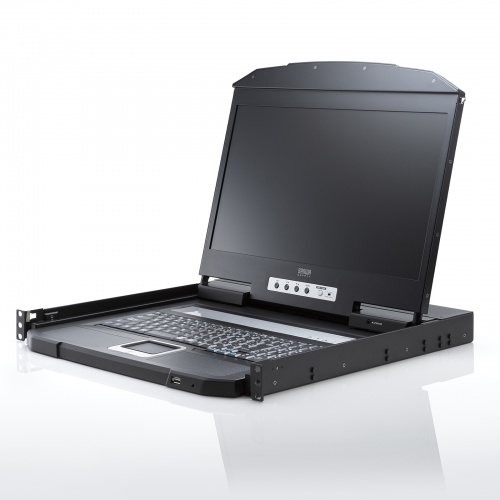

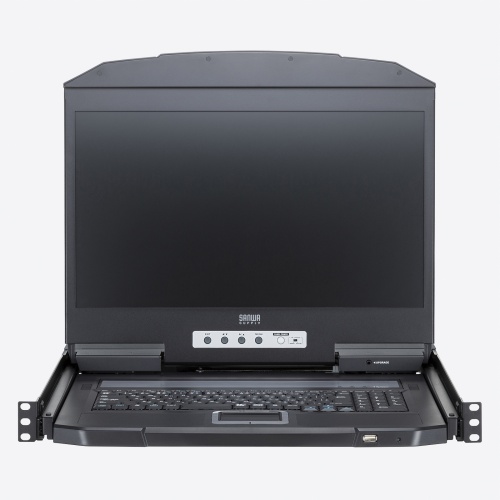

液晶モニター＋タッチパッド付きフルキーボードを一体化

18.5インチワイド画面の液晶モニターとタッチパッド付きフルキーボードが一体化した、

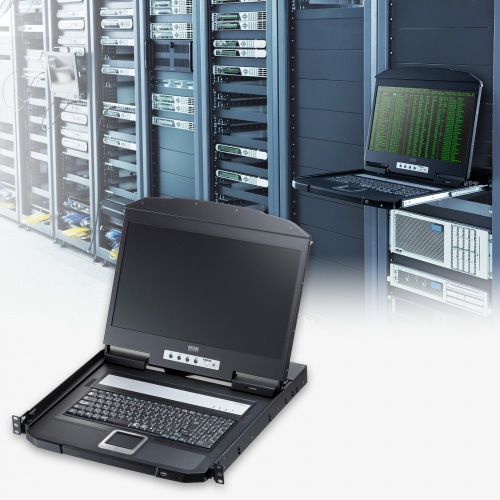

サーバーラックに収納できるLCDコンソールドロワーです。

液晶モニター＋タッチパッド付きフルキーボードを一体化

18.5インチワイド画面の液晶モニター

タッチパッド付きフルキーボード

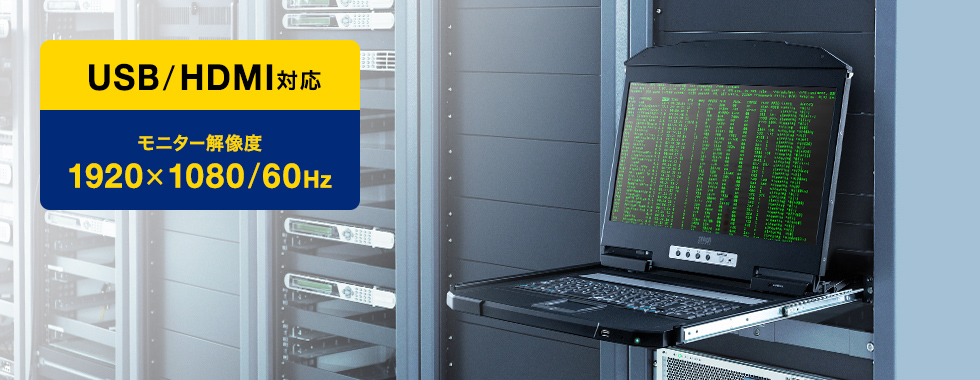

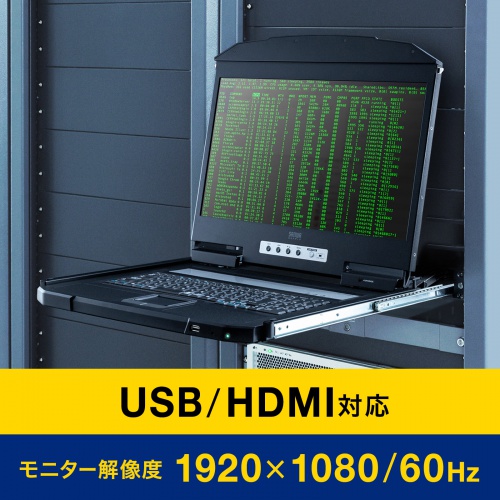

HDMI接続で安定表示のフルHDタイプ

普及率の高いHDMI接続のサーバーに対応しています。
液晶モニターは1920×1200/60Hzまでの入力に対応し、1920×1080/60Hzでスケーリングして表示出力されます。

HDMI接続で安定表示のフルHDタイプ

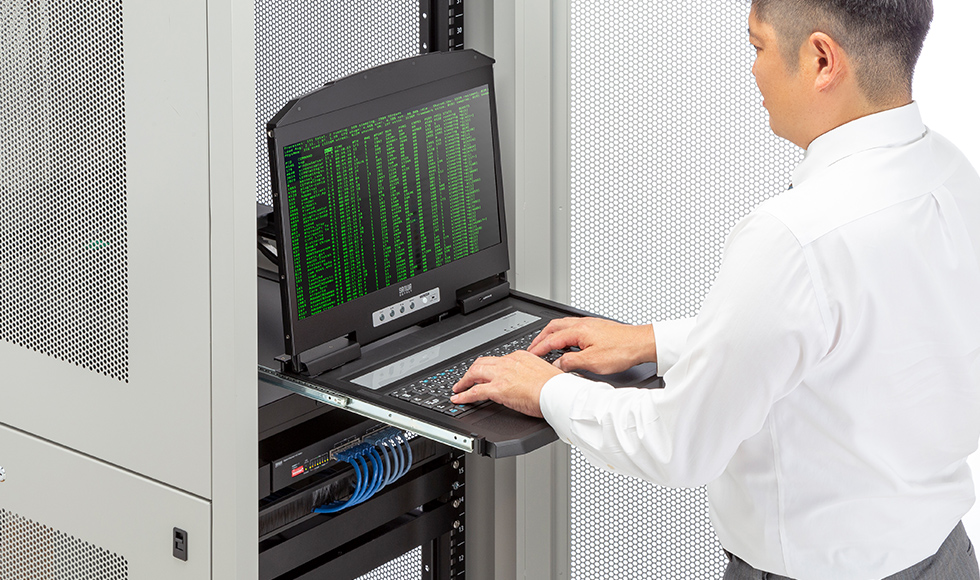

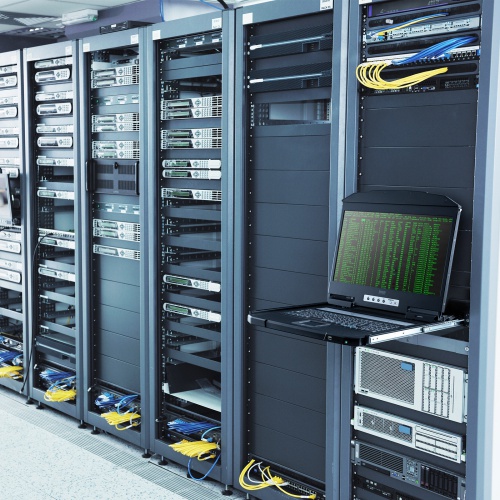

コンソール類を省スペース収納でき、作業効率アップ

サーバー管理に必要なモニター、キーボード、マウスのコンソール類を省スペースに設置・収納できるため、
作業効率が格段にアップします。

コンソール類を省スペース収納でき、作業効率アップ

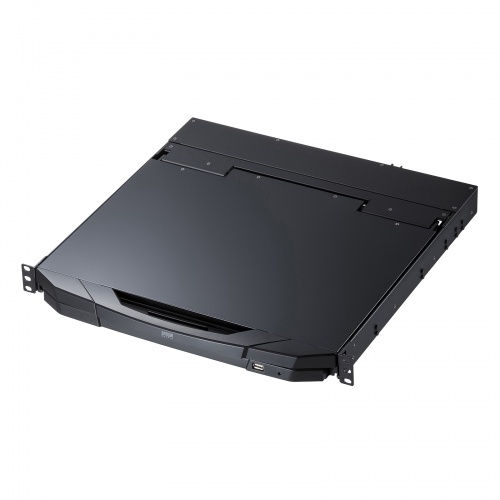

1Uサイズのサーバーラックにすっきり収納

スライドレール構造により、未使用時は1Uサイズのサーバーラックにすっきり収納できます。

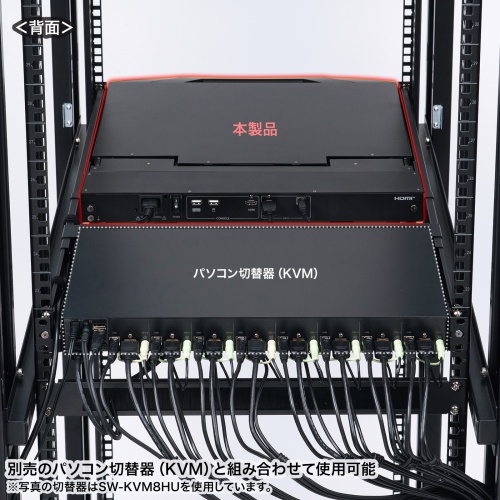

パソコン自動切替器と組み合わせて使える

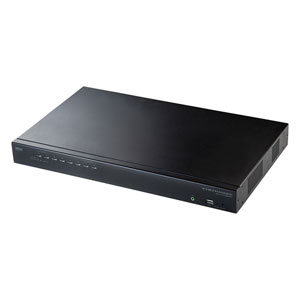

ロングレールに対応し、サンワサプライ製パソコン自動切替器（SW-KVM8HU）(別売）と組み合わせが可能です。
複数台のサーバーを切り替えて効率的に操作できます。
※パソコン自動切替器を使用せず、本製品とサーバー1台のみを直接接続して使用することもできます。

パソコン自動切替器と組み合わせて使える

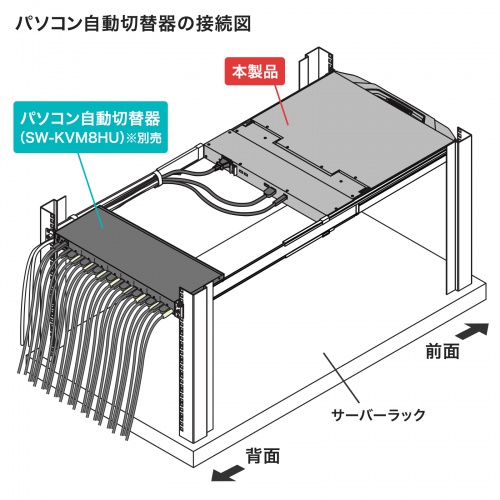

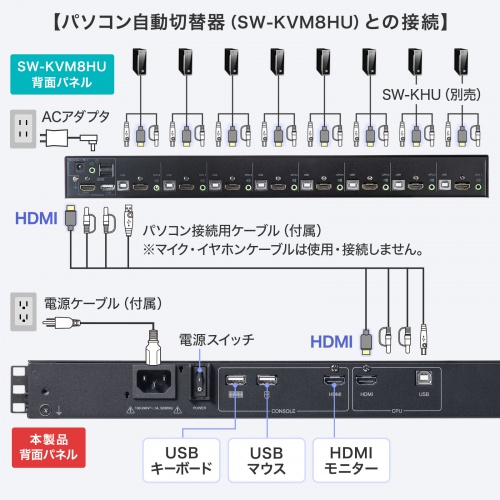

パソコン自動切替器の接続図

SW-KVMHDDRのSW-KVM8HUとの接続図

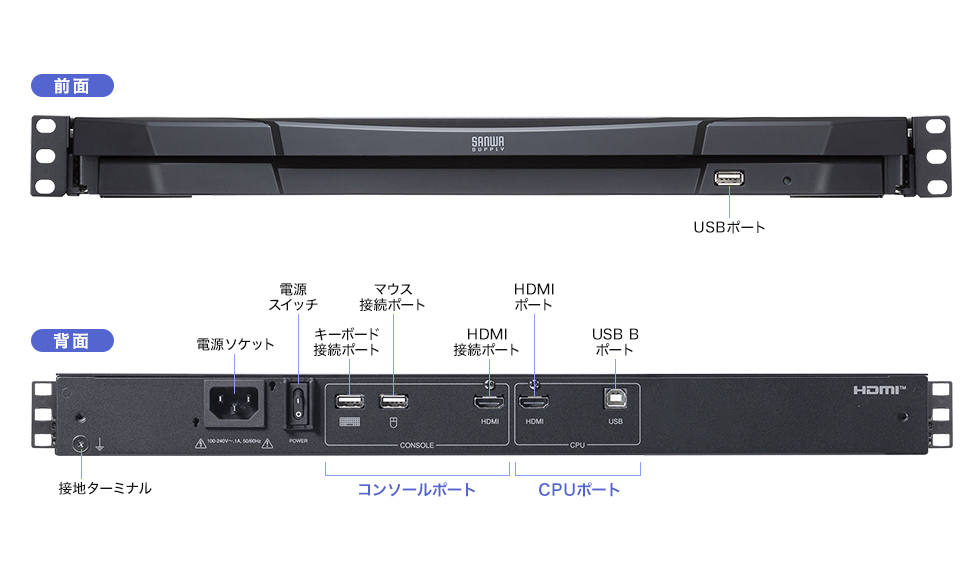

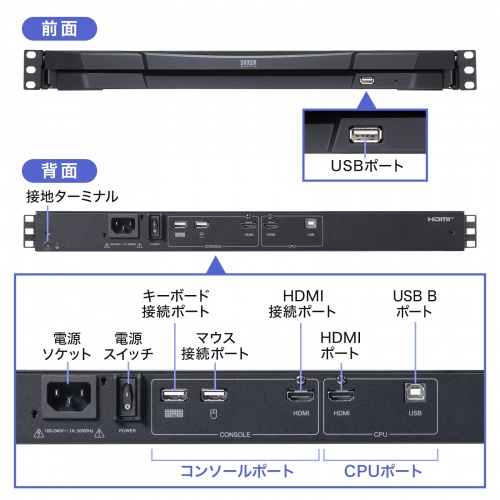

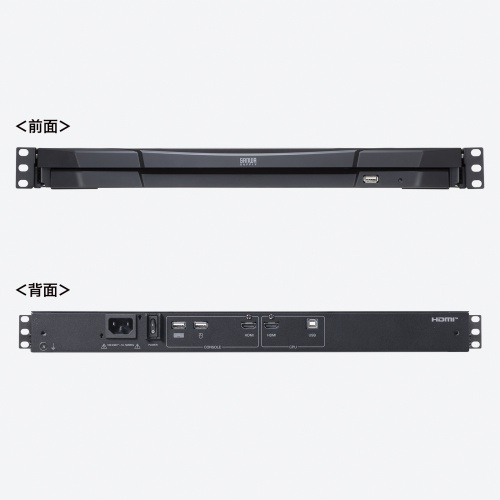

様々な出力ポートを搭載

フロントパネルにはセカンドマウス用のUSBポートを搭載しています。
リアパネルにはセカンドKVMコンソール（USBキーボード/マウスおよびHDMIモニタ）ポートが備えられています。

様々な出力ポートを搭載

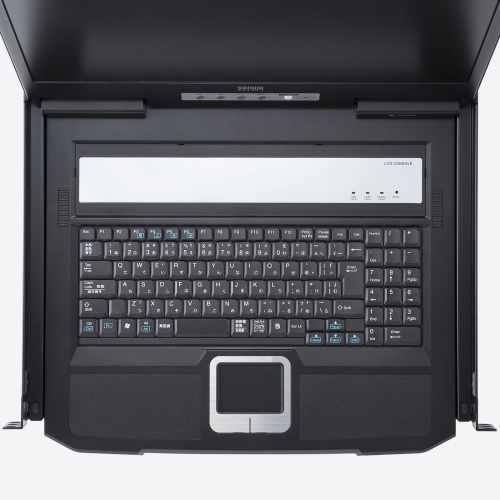

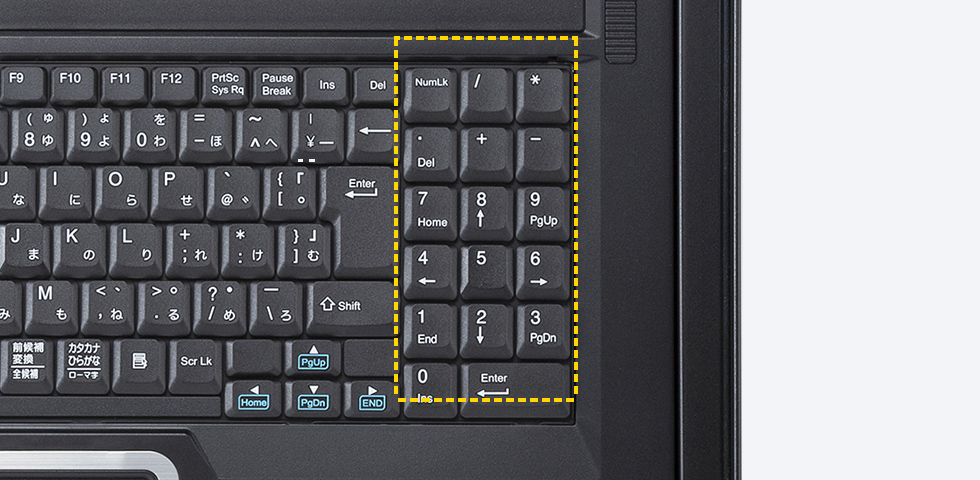

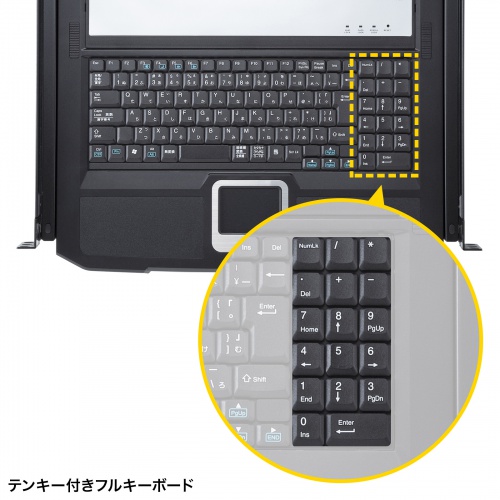

テンキー付きのフルキーボード仕様

便利なテンキー付きで、数字入力などの作業を効率化します。

テンキー付きのフルキーボード仕様

関連キーワード

●18.5インチワイド画面の液晶モニタとタッチパッド付キーボードが一体型となった、サーバーラックに収納できるLCDコンソールドロワーです。
●モニタは1920×1200/60Hzまでの入力に対応し、解像度1920×1080ドットにスケーリングして表示出力されます。
●スライドレール構造により未使用時はサーバーラックの1Uサイズにすっきり収納することができます。
●サーバー管理に必要なモニタ、キーボード、マウスのコンソール類を省スペースに設置・収納できるため作業効率が格段にアップします。
●ロングレール対応でサンワサプライ製パソコン自動切替器（SW-KVM8HU）との組み合わせが可能です。
●複数台のサーバーを切り替えて効率的に操作することが可能です。
※SW-KVM8HUをサーバーラック背面に設置する際の対応ラック奥行は87.9cm～105cmが必要です。
●フロントパネルにはセカンドマウス用のUSBポートを搭載しており、リアパネルにはセカンドKVMコンソール（USBキーボード/マウスおよびHDMIモニター）ポートが備えられています。

＜ディスプレイ部＞
■液晶パネル：18.5インチTFT-LCD
■モニター解像度/リフレッシュレート：1920×1080/60Hz
■対応入力解像度：1920×1200/60Hz、1920×1080/60Hz、1680×1050/60Hz、1440×900/60Hz、1366×768/60Hz、1280×1024/75/60Hz、1280×800/60Hz、1024×768/75/70/60Hz、800×600/75/72/60/56Hz、720×400/70Hz、640×480/75/72/60Hz
■応答時間：20ms
■ピクセルピッチ：0.213mm×0.213mm
■対応色：1670万色
■輝度：350cd/平方メートル
■コントラスト比：1000:1
■視野角：178 °（水平）、178 °（垂直）
＜キーボード部＞
■キー数：105キー（日本語配列）
■方式：メンブレン方式
■キーストローク：2.6mm
■ピッチ：19mm（文字キー以外は除く）
■タッチパッド方式：静電容量方式
■タップ機能：あり（シングルクリック、ダブルクリック、ドラッグ、スクロール）
＜LED部＞
■電源関連：電源ランプ（グリーン）×1 、LCDパネル電源ボタン（オレンジ）×1
■キーボード：Num Lock（グリーン）×1 、Caps Lock（グリーン）×1 、Scroll Lock（グリーン）×1
■リセットボタン：ピンホール型ボタン×1
■ファームウェアアップグレードスイッチ：スライド型スイッチ（2 ポジション）×1
■AC電源スイッチ：ロッカー型スイッチ×1

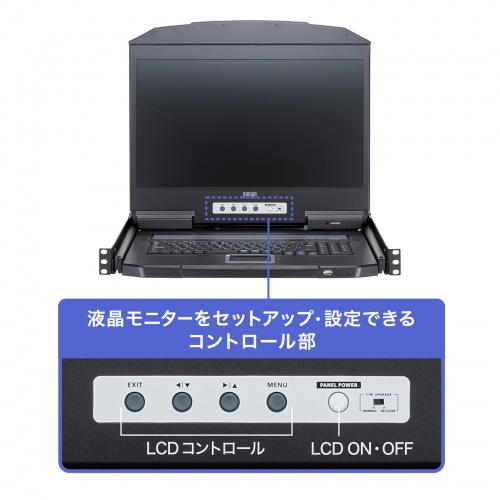

■モニター操作スイッチ：プッシュボタン×5
＜共通仕様＞
■必要ラックユニット数：1U
■サーバ接続台数：1　※サンワサプライ製パソコン自動切替器（SW-KVM8HU）を使用することで複数台のサーバを切替操作可能
■インターフェース：
【サーバ接続】
ディスプレイ/HDMI（メス）×1
キーボード・マウス・USB2.0ハブ/USB Bコネクタ（メス）×1
【セカンドコンソール用】
ディスプレイ/HDMI（タイプA）メス×1
キーボード/USB Aコネクタメス×1
マウス/USB Aコネクタメス×1
USB2.0ハブ/USB Aコネクタメス×1
【ファームウェアアップグレードコネクタ】
3.5mmオーディオジャックメス×1
■電源：AC100V～240V　50/60Hz
■消費電力：13.8W（100V）
■取り付け条件：
SW-KVM8HUをサーバーラック背面に設置する際の対応ラック奥行は82.4cm～105cmが必要。
SW-KVMHDDR単体設置の場合は奥行66cm～105cmで搭載可能。
ラックへ取り付けは水平上向きのみ設置可能。
水平度はラック仕様による。
19インチサーバーラック
干渉を避けるため上下に1Uスペースを空けること
■環境条件：
【温度】
動作/0～40℃
保管/-20～60℃
【湿度】
動作/0～80％（結露なきこと）
保管/0～80％（結露なきこと）
■サイズ：W481×D477×H43mm（収納時）
■重量：9.01kg（ラックレールなし）
10.38kg（ラックレールあり）
■セット内容：本体×1
取扱説明書×1

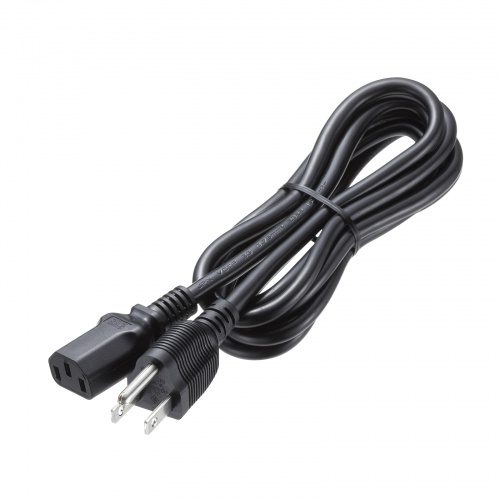

電源ケーブル（1.8m）×1
パソコン接続用ケーブル（1.8m）×1
アース線（緑色Y字）（1.2m）×1
ファームウェアアップグレード用ケーブル（1.8m）×1
ケーブル結束バンド（面ファスナー）×3
ラックレール（右）
ラックレール（左）
SW-KVM8HU取り付け用ブラケット（前左）×1
SW-KVM8HU取り付け用ブラケット（前右）×1
SW-KVM8HU取り付け用ブラケット（後左）×1
SW-KVM8HU取り付け用ブラケット（後右）×1
SW-KVM8HUブラケット取り付け用ネジ（M3×5mm、1袋9個入り）
本体取り付け用ネジ（M4×6mm、1袋6個入り）
ケージナット一式（M5×10mm、1袋10個入り）

■保証期間：ご購入より1年

USB/HDMI対応スライドLCDコンソールドロワー（SW-KVMHDDR）取扱説明書 Ver1

■対応機種：Windows搭載（DOS/V）デスクトップパソコンまたはノートパソコンApple Macシリーズ
（USB Aコネクタメス、HDMI出力を持つ機種）
サンワサプライ製パソコン自動切替器（SW-KVM8HU）
■対応OS：
Windows 11・10・8.1・8
Windows Server 2022・2019・2016・2012 R2・2012・2008 R2・2008・2003 R2・2003
macOS（Sequoia）15、macOS（Sonoma）14、macOS（Ventura）13、macOS（Monterey）12、macOS（BigSur）11、macOS 10.12、macOS 10.13、macOS 10.14、macOS 10.15
Linux CentOS・Ubuntu・openSUSE
