ケーブルの導通・断線・結線ミスが簡単にわかる、PoE対応のLANケーブルテスター。LAN-TST5

Name: LANチェッカー(ケーブルテスター・RJ-45・RJ-11・子機・PoE対応・電池式・おすすめ) LAN-TST5 サンワサプライ LAN-TST5
Brand: esupply
SKU: LAN-TST5
Price: 26840 JPY
Availability: InStock

カラー違い・サイズ違い・その他の商品

●シリーズ関連

おすすめの特集

商品説明

関連キーワード

特長

●PoEの有無を数秒で確認できます。
●電圧が12～36V（A class接続）または45～78V（B class接続）のどちらで給電されているかを判断し、PSEタイプを調べることができます。
●IEEE802.3af/IEEE802.3at規格に準拠しています。
●UTP・STPのRJ-45ケーブル（EIA/TIA-568A/568B、AT＆T258A）、10BASE2のThin Ethernetケーブル、RJ-11モジュラーケーブル、トークンリングなどのピンの状態を調べることができます。
●ケーブルの導通・断線・結線ミスやグランドの有無を調べることができます。

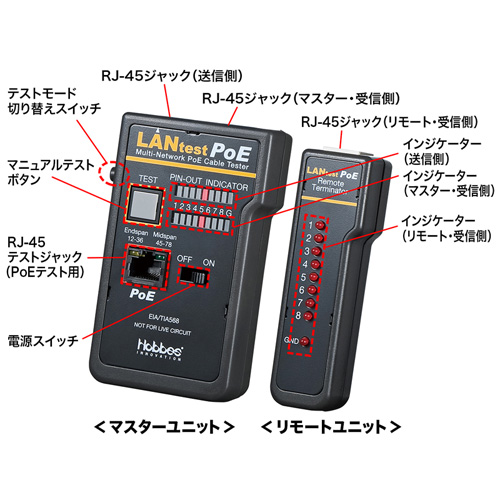

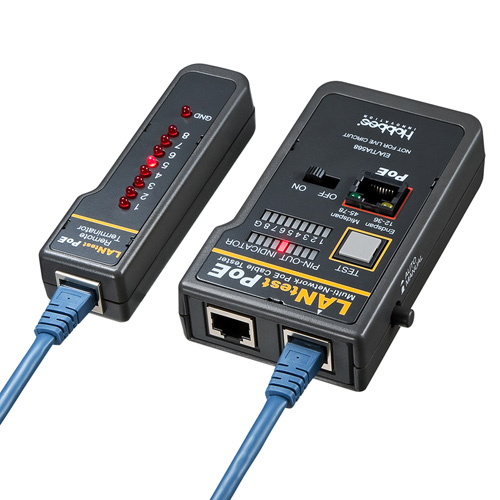

●親機・子機に分かれているので、既に敷設されているネットワークケーブルもテストすることができます。
●自動・手動スキャンの両方に対応しています。

仕様

■測定可能ケーブル：ツイストペアケーブル（UTP/STP）/〇
電話ケーブル/〇 ※直接RJ-45のポートに挿し込んで測定できます。（LAN-TST4以外にはRJ-45からRJ-11へポートを変換するパーツが付属しています）
10BASE2/〇
■測定可能コネクタ：RJ-45（UTP/STP）
RJ-11
RG-58（BNCケーブル）
■結線：ストレート/クロス判別/〇 ※結線状態を1～8のLEDの点灯状態を確認しながらの判別になります。
詳細な結線/〇 ※結線状態を1～8のLEDの点灯状態を確認しながらの判別になります。
配線ミス/〇 ※結線状態を1～8のLEDの点灯状態を確認しながらの判別になります。
ペア割れ検出/×
■断線：有無/〇
断線している芯線の特定/〇
対応ケーブル長/305m
■PoE測定：電圧クラス（A/B）
■ケーブル長測定・表示：×
■トーンジェネレーター機能：× ※トーンジェネレーターのトーンを検出するには別売りのプローブ（LAN-T256712）が必要となります。
■リモートユニット：〇
■表示方法：LED

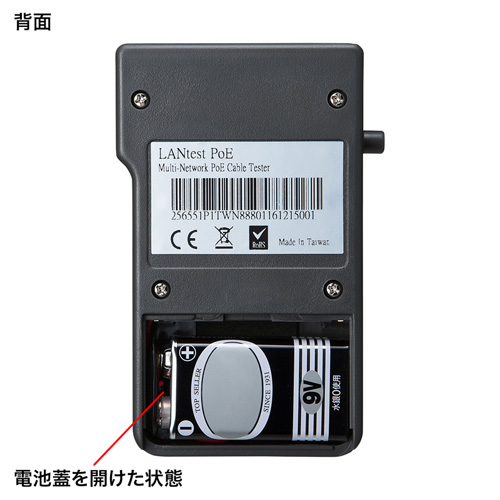

■使用電池：9V乾電池×1

■サイズ：マスターユニット・親機/W68×D26×H105mm
リモートユニット・子機/W31×D25×H102mm
■重量：マスターユニット・親機/115g
リモートユニット・子機/40g

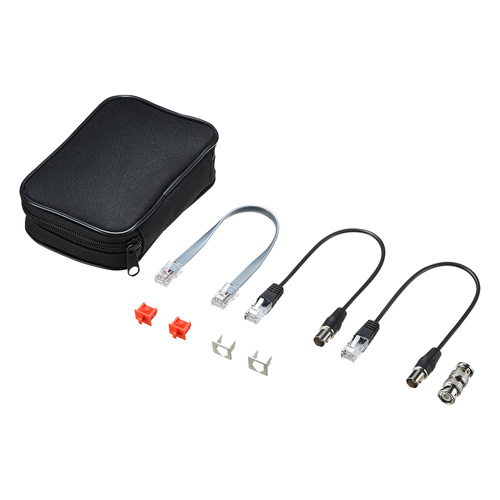

■付属品：10BASE-Tケーブル×1本、10BASE-2ケーブル×2本、BNCコネクタ×1個、RJ-45・RJ-11変換アダプタ×2個、RJ-45コネクタキャップ×2個、006P 9V乾電池（テスト用）×1個、収納ケース、取扱説明書兼保証書

■メーカー保証：6ヶ月

対応

■対応ケーブル：UTP・STPケーブル（RJ-45コネクタ）、10BASE2ケーブル（BNCコネクタ）、モジュラーケーブル（RJ-11コネクタ）、トークンリングケーブル（RJ-45コネクタ）

注意事項

※PoE検知は、IEEE802.3af,atのみが対象で、この規格内PoE送電をAまたはB方式を検知し表示します。
このLED表示が両方点灯する場合は対象外のPoE規格の可能性があります。
また、不点灯の場合も送電側がPoEとしての機器であるならば規格外の可能性があります。
本機はマスターユニット・親機のみがPoE検知機能を有しております。
リモートユニット・子機はあくまでもLANケーブル検査用であり、PoE検知の機能はありません。
規格外のPoEの受電側にリモートユニット・子機を接続した場合、不動作のみならず破損の恐れがあります。
