液晶テレビやディスプレイ、モニター、デジタルサイネージなどを壁に設置できる薄型の壁掛け金具。汎用タイプでVESA200×200、400×400などに対応の32インチ/40インチ/43インチ/49インチ/50インチ/52インチ/55インチ/58インチ/60インチ/65インチ/70インチに対応可能。

動画リスト

1:14 【取付け方法】薄型テレビ壁掛け金具（32/40/43/49/50/52/55/58/60/65/70インチ対応・耐荷重45kg）100-PL022

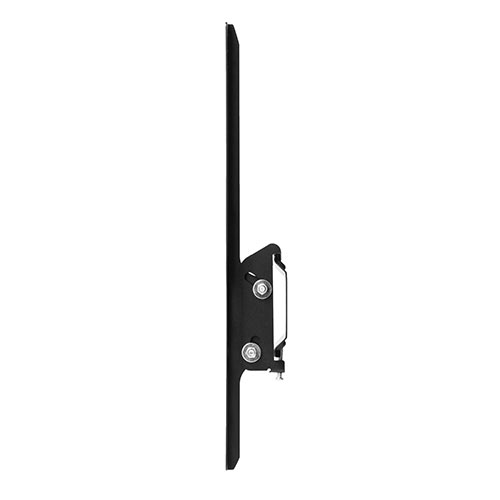

【アウトレット･訳あり・セール】テレビ壁掛け金具（薄型設置・32～70インチ対応・VESA対応・耐荷重45kgまで）

おすすめの特集

商品説明

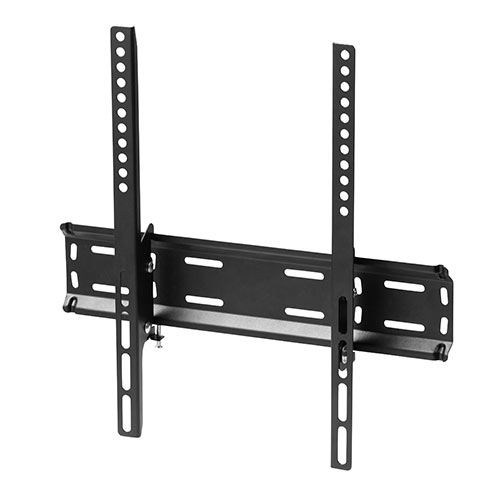

テレビ壁掛け金具（薄型設置・32～70インチ対応・VESA対応・耐荷重45kgまで） EZ1-PL022

奥行き5cm、すっきり設置薄型テレビ壁掛け金具

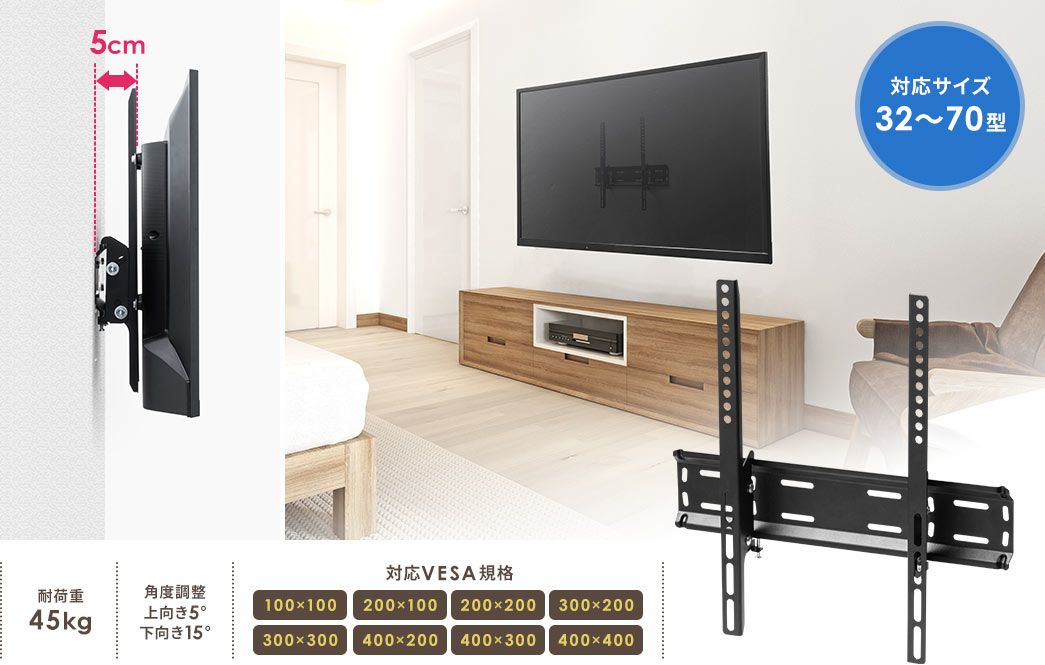

対応サイズ32～70型

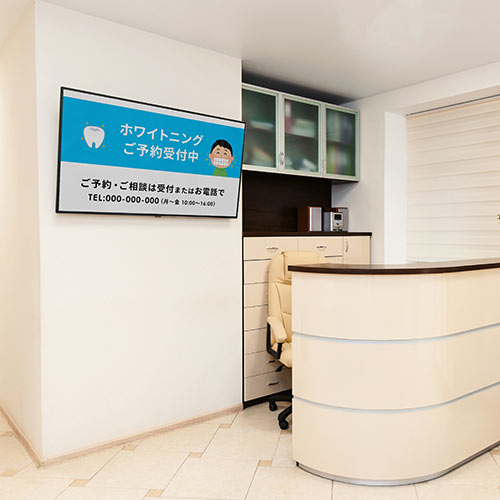

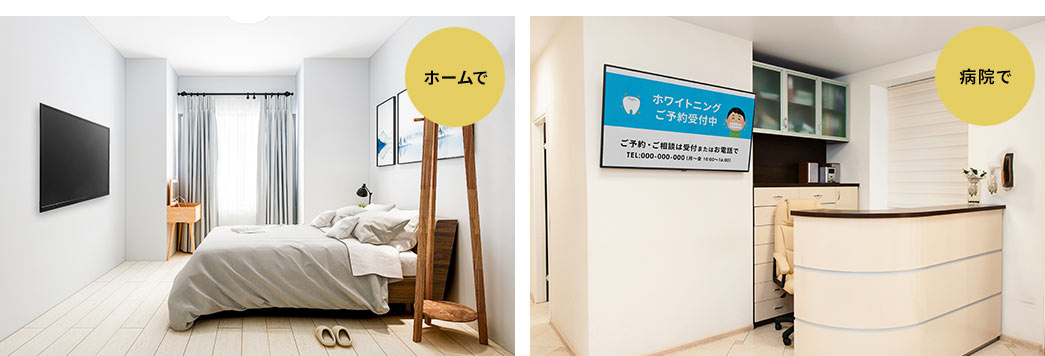

ホームで病院で

32～70型のテレビに対応

32～70型までのテレビの壁掛けに対応した、薄型壁掛け金具です。
テレビからはみ出しにくいコンパクトサイズです。

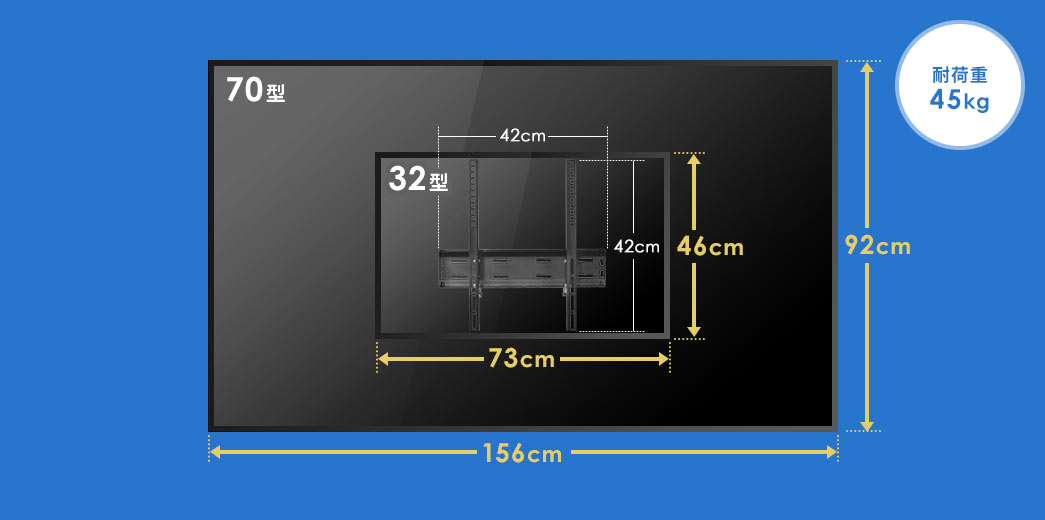

耐荷重45kg

※テレビのサイズは目安です。機種によって異なります。

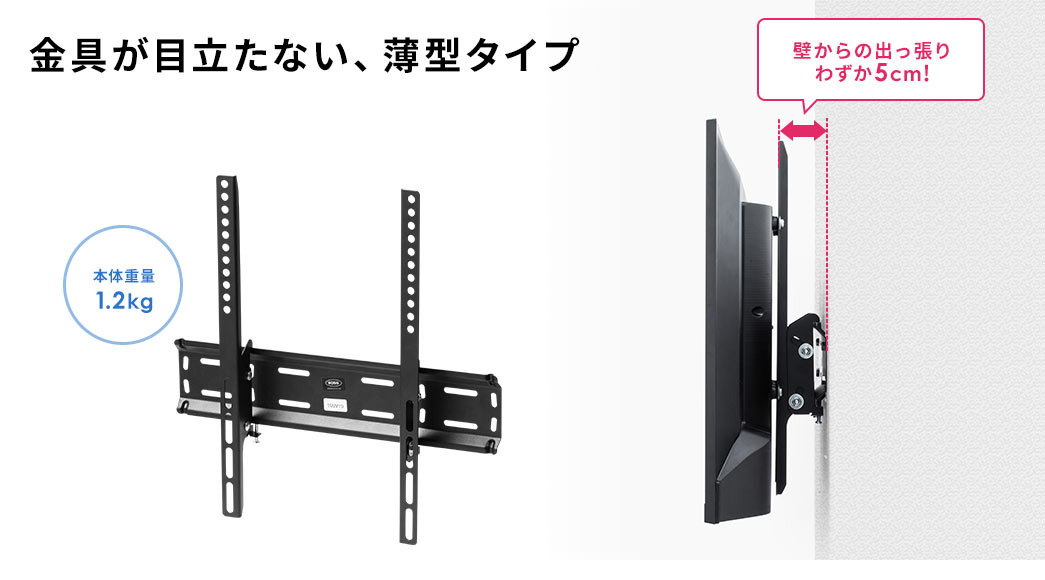

金具が目立たない、薄型タイプ

背面から金具まで約5cm。自宅やお店、役所などスマートに
設置できます。

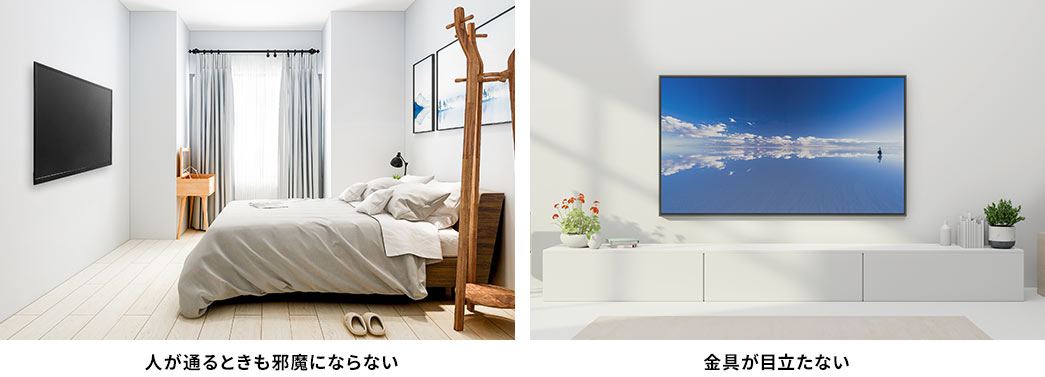

人が通る時も邪魔にならない金具が目立たない

VESA穴で数種類のネジに対応

取り付けの穴位置はVESA規格、100×100、200×100、200×200、300×200、300×300、
400×200、400×300、400×400に対応しています。
またM4・M6・M8と3種類のネジを同梱、テレビに合わせて使用できます。

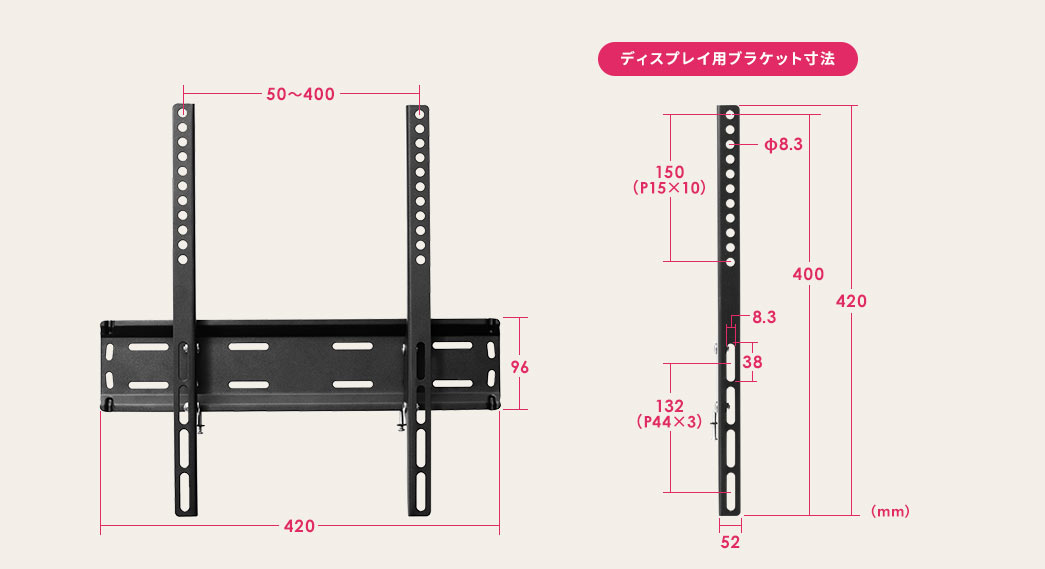

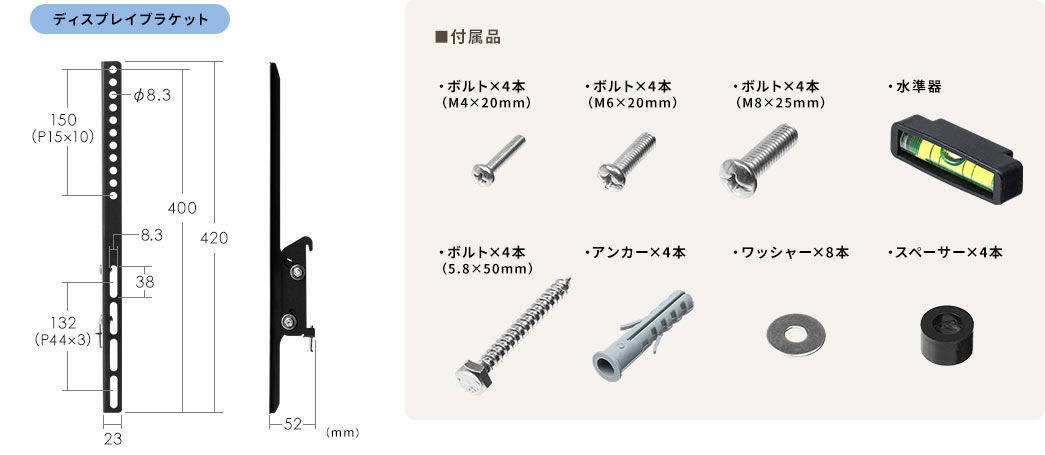

ディスプレイブラケット寸法

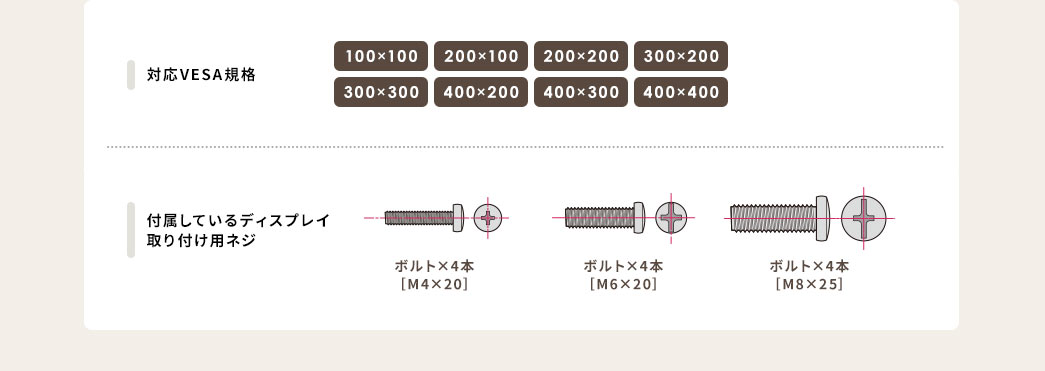

対応VESA規格付属しているディスプレイ取り付け用ネジ

VESAって何ですか？

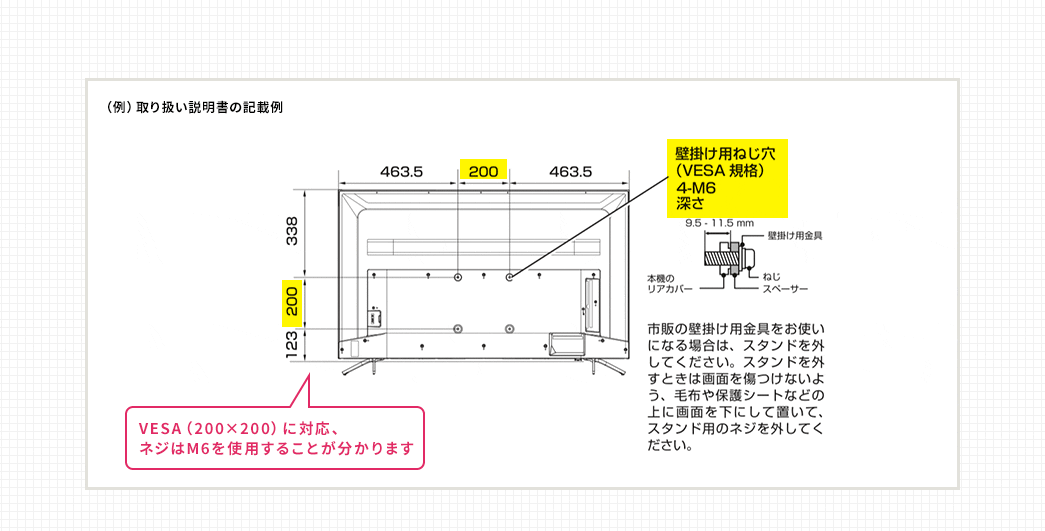

取扱説明書の記載例

VESAとはテレビを壁掛け金具やテレビスタンドに取り付ける際に必要な金具固定用のネジ穴です。テレビ
本体の詳細情報が掲載されているWEBページや取扱説明書の寸法図に記載されています。

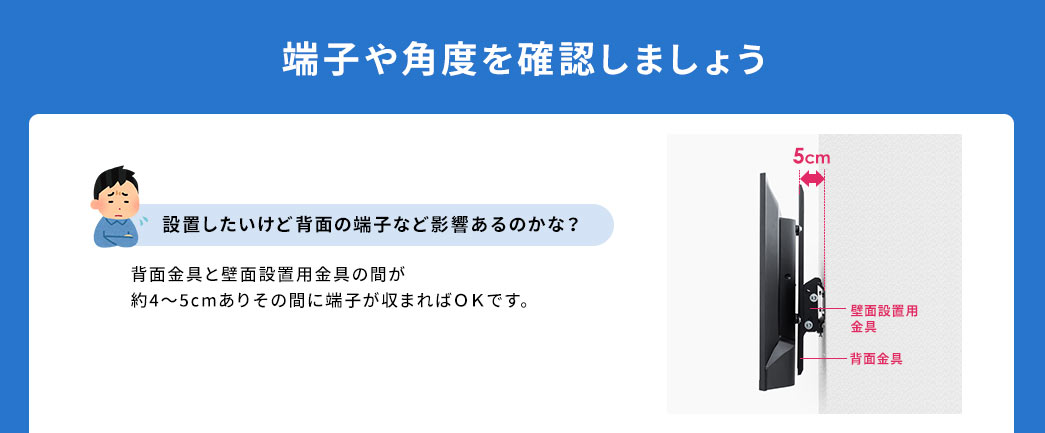

端子や角度を確認しましょう設置したいけど背面の端子など影響あるのかな？

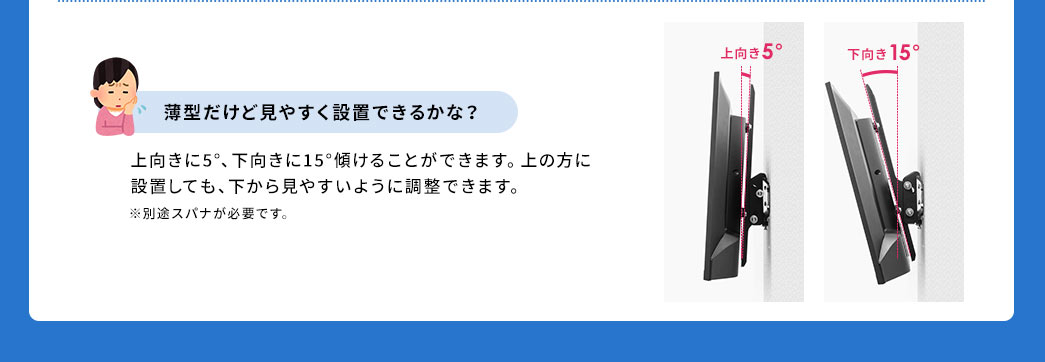

薄型だけど見やすく設置できるかな？

テレビの落下を防止する仕様

壁面ブラケットの左右の突起と、設置時のネジ締めでテレビがディスプ
レイブラケットごと脱落するのを防止します。

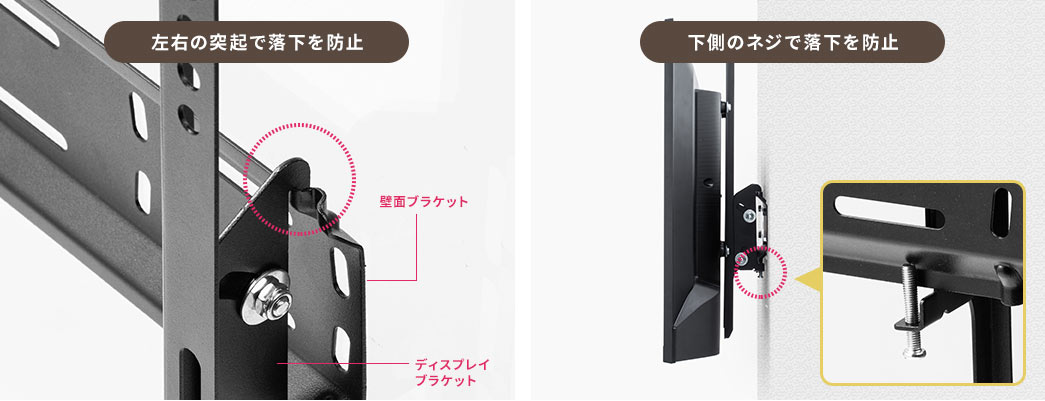

左右の突起で落下を防止下側のネジで落下を防止

※金具のネジは慎重に締めてください。強い力で締めると金具が曲がります。

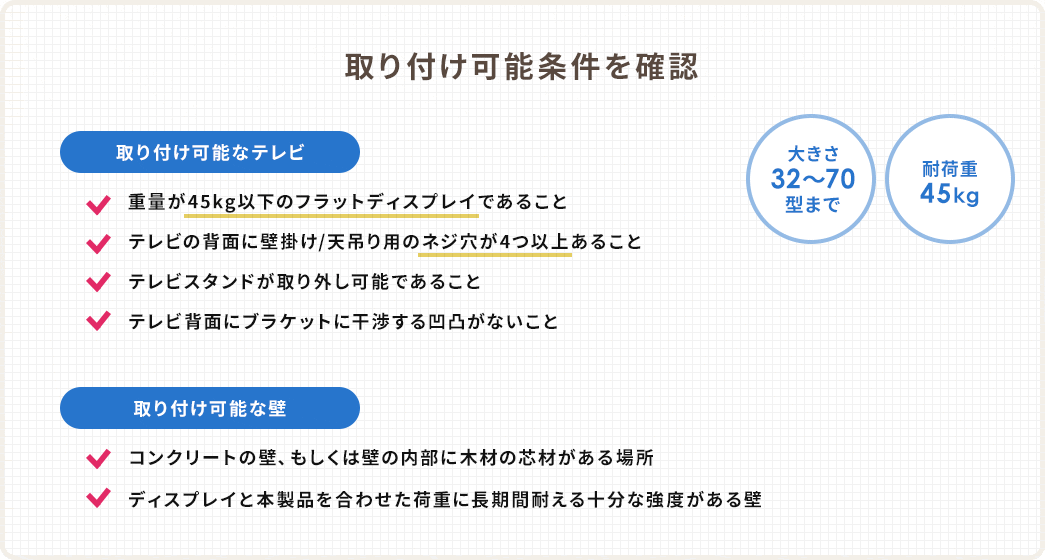

取り付け可能条件を確認

取り付けの流れを確認

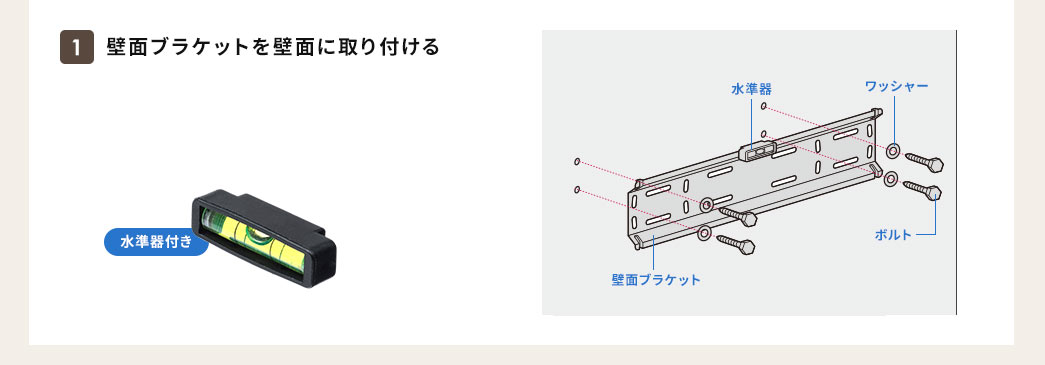

壁面ブラケットを壁面に取り付ける

壁に4箇所の下穴を開けて、付属のボルトで固定します。

※水準器などで水平をしっかりとって取り付けてください。

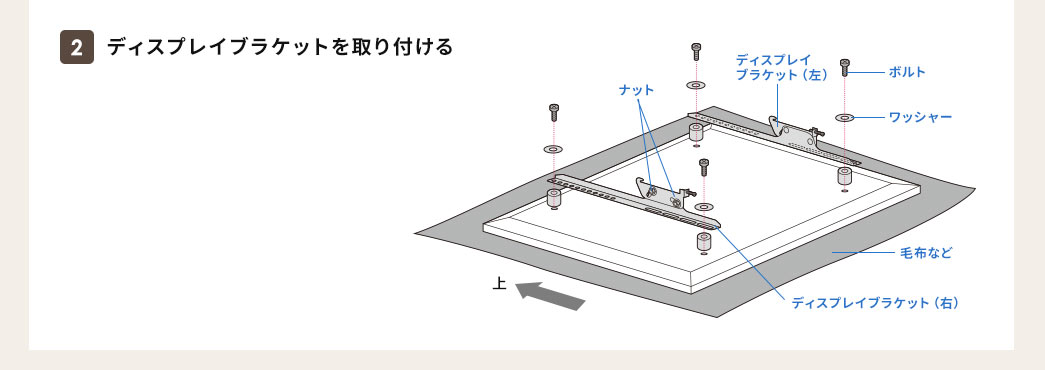

ディスプレイブラケットを取り付ける

ディスプレイの背面に本製品のディスプレイ
ブラケットを取り付けます。

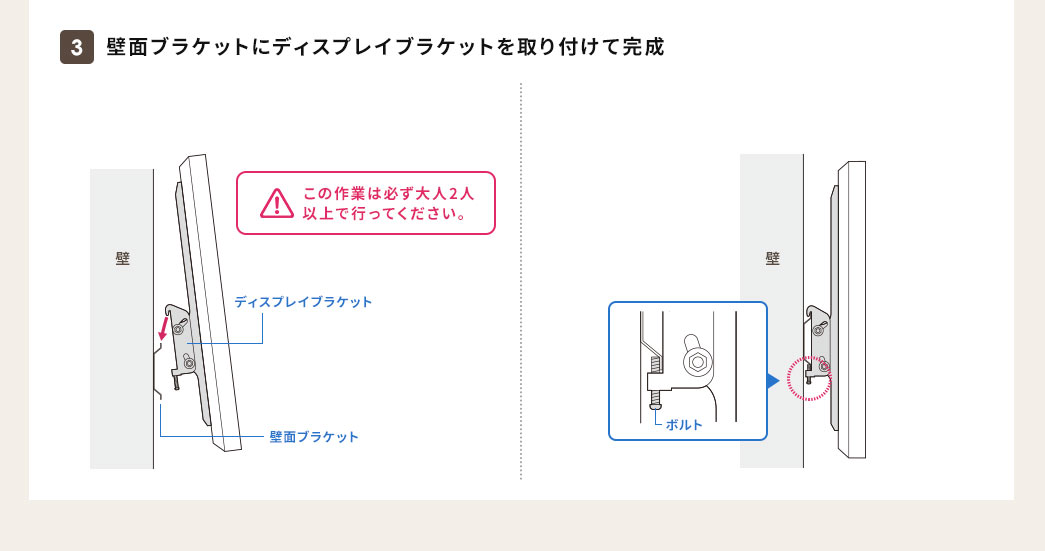

壁面ブラケットにディスプレイブラケットを取り付けて完成

壁面ブラケットにディスプレイブラケットを
ひっかけます。

ディスプレイブラケットのボルトを締めます。

動画で確認

※毛布などを下に敷き、ディスプレイへの傷や破損に十分ご注意ください。

※ディスプレイに付属しているスタンド類は取り外してください。

※ボルトが長すぎるとディスプレイを破損する場合があります。また、ボルトが短すぎるとディスプレイがしっかりと固定できず脱落する恐れがあります。取り付けに適したボルトの長さは各ディスプレイによって異なります。必ずディスプレイの取扱説明や、メーカーへの問い合わせなどでご確認の上、取り付けるボルトの長さを決めてください。

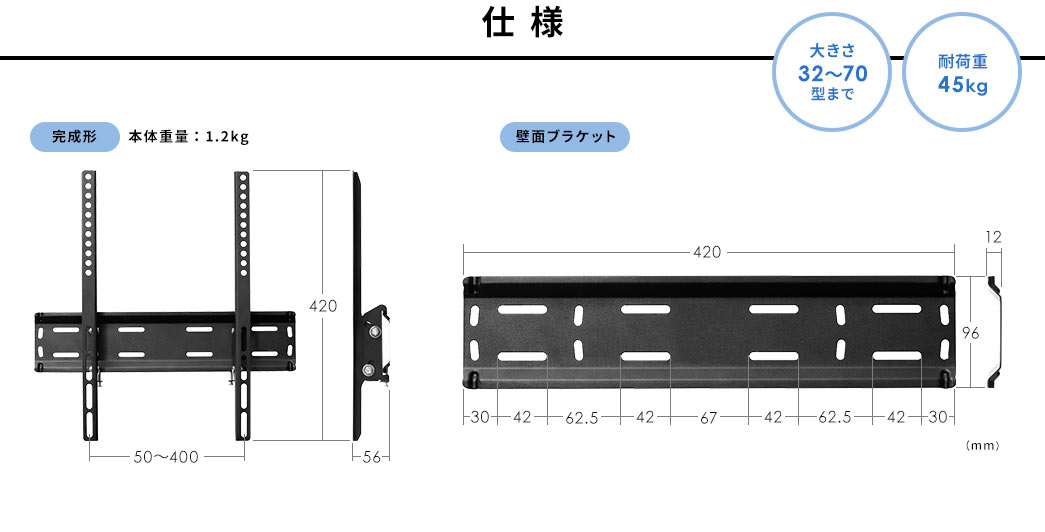

仕様完成形壁面ブラケット

ディスプレイブラケット

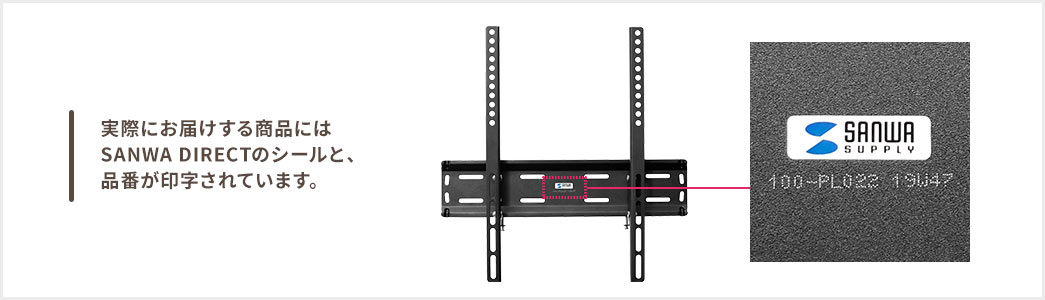

実際にお届けする商品にはSANWA DIRECTのシールと、品番が印字されています。

※本製品は災害時・事故時の損害を補償するものではありません。

メーカー別対応表

対応についてご不明な点などがございましたら、お気軽にお問い合わせください。

上記の対応表に掲載されていない型番のディスプレイをお持ちの方は
下記よりご連絡いただけますようお願いいたします。

フォームから問い合わせる

メールで問い合わせる

【お客様の情報】
お名前：

【お手持ちのテレビについて】
メーカー名：
型番：

【お問合せの商品について】
テレビスタンド型番：

備考：

関連キーワード

特長

【アウトレット理由】
※パッケージ不良（開封・潰れ・汚れなど）

●壁面取付け用のテレビ/ディスプレイ用壁掛け金具です。
●32～70型までのテレビの壁掛けに対応し、テレビからはみ出しにくいコンパクトサイズの薄型壁掛け金具です。
●テレビを壁に掛ければテレビ台などが必要ないため、お部屋をその分広く使用する事ができます。
●家庭での液晶テレビ用に、企業のデジタル掲示板/デジタルサイネージ向けや会議室のディスプレイ向けなど、様々な場所で使用することができます。
●取付けの穴位置はVESA規格、100×100、200×100、200×200、300×200、300×300、400×200、400×300、400×400に対応しています。
●壁面ブラケットの左右の突起と、設置時のネジ締めでテレビがディスプレイブラケットごと脱落するのを防止します。
●チルト角度（上下角度）は-5°+15°です。

仕様

■サイズ：W420×D56×H420mm
■重量：1.2kg
■梱包サイズ：W430×D105×H35mm
■梱包重量：1.35kg
■梱包：1梱包
■出荷形態：ノックダウン（お客様組立）形式
■材質：スチール(エポキシ樹脂粉体塗装)
■付属品：
ディスプレイ取付けネジ(M4×20、M6×20、M8×25)×各4本ずつ、壁面用ネジ（5.8×50）×4本、アンカー×4本、スペーサー（t=10mm）×4、ワッシャー×8枚、水準器×1
■耐荷重：45kg
■生産地：中国
■保証期間：初期不良のみ
■取扱説明書：日本語取扱説明書あり

100-PL022 取扱説明書

対応

■対応サイズ・VESA：
100×100、200×100、200×200、300×200、300×300、400×200、400×300、400×400搭載でサイズがW220×H220mm以上のディスプレイ・モニター

※対応VESAでも、テレビ背面に設置ブラケットに干渉する段差がある場合は、設置不可の場合がございます。
また、設置機器が横幅220mm×高さ440mm以下の場合、金具がテレビより飛び出す可能性があります。
※設置可能な場合でも、ケーブル等が干渉する場合がございます。
※必ず対応可否をご確認の上、ご注文をお願いいたします。

注意事項

※本製品の取付けには特別な技術が必要ですので、必ず専門業者へご依頼下さい。お客様による工事は一切行わないで下さい。
※取付けは取扱説明書をよく理解していただいたうえで、専門業者の方が行ってください。
※専門的に壁面を診断のうえ、十分な強度を持つ最適な取付け方法を決めて取付けてください。
※設置作業は必ず大人二人以上で行ってください。
※取付け不備や取扱い不備による事故や損傷については、当店は責任を負いません。

よくある質問（Q&A）

ご購入の際に気になることはございますか？
実際にお問合せの多かった質問や疑問をご案内します。

Qテレビ対応表にある、「※2本製品が、テレビよりもはみ出る可能性あり」とはどういうことですか？

Aテレビ金具を取り付けるVESA穴（金具取り付け用のネジ穴）が下部にあり、
テレビ金具がテレビからはみ出してしまう、またテレビの高さが金具よりも短い場合に可能性があります。
Q組み立て・設置・取り付けを依頼できますか？（組立サービス）

A有償オプションで承ります。ご注文前に無料見積りを承っています。
詳しくは、組み立て納品サービスをご覧ください。
Q壁掛け金具がテレビと対応しているか確認したいです。

Aテレビとの対応確認は「メーカー別対応表」をご確認ください。
