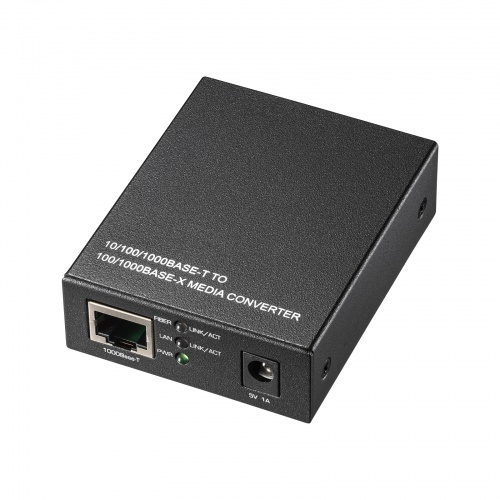

特長
●RJ-45ポート(メタルケーブル用ポート)とSFPポートを搭載し、10BASE-T/100BASE-TX/1000BASE-Tを1000BASE-SX/LXネットワークに統合できます。
●10BASE-T/100BASE-TX/1000BASE-T、1000BASE-SX/LXに対応します。
●RJ-45ポートはオートネゴシエーション機能搭載、フルデュプレックス対応、フロー制御機能搭載、Auto-MDI/MDI-X対応です。
●SFPポートはマルチモード、シングルモード両対応です。
●LFP(Link Fault Pass Through)機能を搭載しています。
●ジャンボフレーム変換(9.2Kbytes/100M)に対応しています。
●接続状況が一目でわかるLEDを搭載しています。
仕様
■コネクタ形状:RJ-45ポート×1-SFPポート×1
■インターフェース規格:IEEE802.3 10BASE-T
IEEE802.3u 100BASE-TX
IEEE802.3ab 1000BASE-T
IEEE 802.3z 1000Base-X
IEEE802.3x Flow Control(フロー制御)
■サイズ:W60×D75×H23mm
■重量:154g
■規格:IEEE 802.3/u/ab/z/x
■RJ-45ポート:10BASE-T・100BASE-TX・1000BASE-T
■SFPポート対応モジュール:MMF(850nm、220/550m)
SMF(1310nm、10/30km)
SMF(1550nm、50/70/110km)
WDM(BiDirectional TX 1310nm/RX 1550nm、10/20/40/60km)
WDM(BiDirectional TX 1550nm/RX 1310nm、10/20/40/60km)
■対応SFPモジュール:
LAN-SFPD-SX
LAN-SFPD-LX
LAN-SFPDBI-1315
LAN-SFPDBI-1513
LAN-SFPIN-SX
LAN-SFPIN-LX
■対応ケーブル:1000BASE-T(RJ-45ポート)/UTP・STPケーブル(カテゴリ5e以上)※100mまで
1000BASE-SX(SFPポート)/マルチモード光ファイバケーブル(50/125μm)※550mまで
マルチモード光ファイバケーブル(62.5/125μm)※220mまで
1000BASE-LX(SFPポート)/シングルモード光ファイバケーブル(SM)
■LED:
ポートLED(RJ45側/LAN、SFP側/FIBER)
電源LED
■パケット転送能力:14880pps/10Mbps、148800pps/100Mbps、1488000pps/1000Mbps
■最大フレーム長:9.2Kbytes、Jumbo Frame
■使用環境:動作温度0~40℃、湿度10~90%(結露なきこと)
保管温度-20~70℃、湿度10~90%(結露なきこと)
■電源・消費電力:DC 5V/1A、最大5W

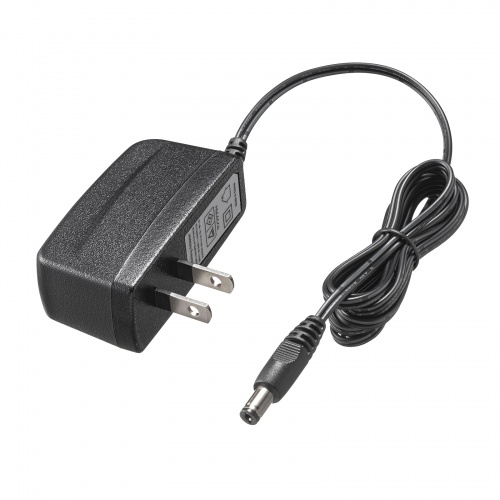

■付属品:ACアダプタ(DC5V/1A)
- 星5つ★★★★★(0)
- 星4つ★★★★☆(0)
- 星3つ★★★☆☆(0)
- 星2つ★★☆☆☆(0)
- 星1つ★☆☆☆☆(0)
まだユーザーレビューはありません
感想を投稿してポイントもゲットしよう
よくある質問(Q&A)
ご購入の際に気になることはございますか?
実際にお問合せの多かった質問や疑問をご案内します。
-
QLEDランプの色(グリーン・オレンジ)の点灯・点滅の意味を教えてください。
A本製品には、LAN(LINK/ACT)LED、FIBER(LINK/ACT)LED、電源LED(PWR)があります。各LEDはグリーン色およびオレンジ色で点灯・点滅し、接続状態や通信状況を示します。
【LAN(LINK/ACT)LED】
・グリーン点灯:1000Mbps接続状態
・グリーン点滅:1000Mbps通信中
・オレンジ点灯:10/100Mbps接続状態
・オレンジ点滅:10/100Mbps通信中
【FIBER(LINK/ACT)LED】
・グリーン点灯:1000Mbps接続状態
・グリーン点滅:1000Mbps通信中
・オレンジ点灯:100Mbps接続状態
・オレンジ点滅:100Mbps通信中
【電源LED(PWR)】
・グリーン点灯:電源オン状態
