最大4台の機器をボタン押しの手動かリモコンでの映像切替が出来、1画面内で4台分の画面を同時出力もできるHDMI切替器。SW-UHD41MTV サンワサプライ

HDMI切替器（4入力・1出力・４分割・VGA・4K・映像・音声・パソコン・ゲーム）SW-UHD41MTV サンワサプライ

最大4台のHDMI機器の映像を1つの画面にまとめて表示ができる！4入力1出力の画面分割切替器。

最大4台のHDMI機器（パソコン、HDDレコーダー、ゲーム機など）の映像出力を1台のディスプレイに4分割して同時に出力することができるマルチビューワー機能（画面分割表示）を搭載しています。

4K/30Hzでの映像出力に対応しており、美しく高精細なHDMI信号を出力できます。

4台のパソコン画面を同時に確認できます。作業の進行状況の確認や、WEB会議での情報共有に便利です。

4台のセキュリティカメラを接続して、防犯対策にいかがでしょうか。リアルタイムの映像を同時にチェックできます。

分割された画面の一つを選択して全画面表示できるので、HDMI切替器として使用できます。

接続例：最大4台のHDMI機器の表示状況の全てを一括で管理・接続可能です。選択したHDMI機器の映像を最大表示させたりもできます。

4台のHDMI機器の映像をさまざまなレイアウトで表示できます。切替えは、リモコンまたは本体全面ボタンで行います。

1～4の表示部分に映す映像は、4台の機器から自由に選んで表示させることができます。全ての表示部分に同じ映像を表示させることも可能です。

3.5mmステレオミニジャックを搭載しているので、スピーカーやアンプから音声を出力できます。

機器や画面の切替え操作はもちろん、画面解像度の変更もリモコンで操作できます。

HDMI機器の映像をVGAアナログ信号（ミニD-sub（HD）15pin）に変換して出力することも可能です。VGAアナログ入力しか持たないプロジェクター・ディスプレイなども接続できます。※HDMI出力とVGA出力の同時出力には対応しておりません。

製品仕様　サイズ：W185×D128×H20mm（足部含まず）、重量：595g

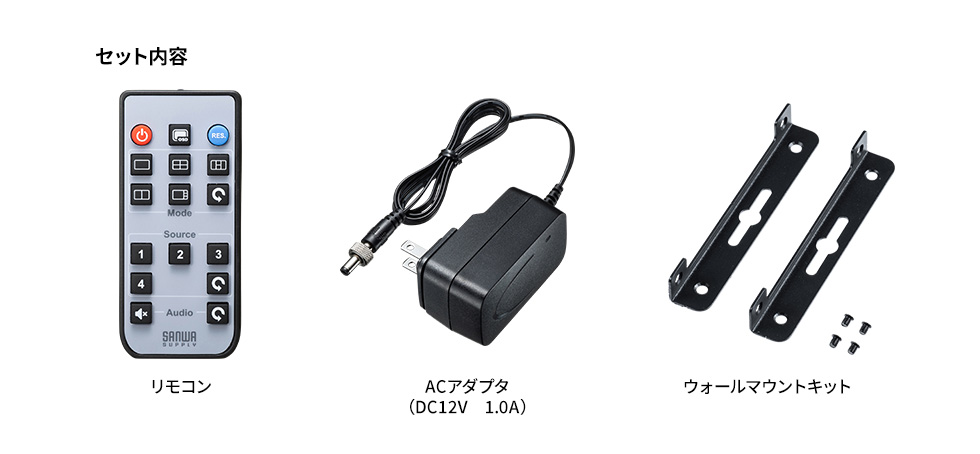

付属品（セット内容）：取扱説明書、ACアダプタ（12V/1.0A）、リモコン（電池付属/CR2025）、ウォールマウントキット×1セット

1秒以内にすばやく切替表示できる「シームレス切替機能」を搭載しており、タイムラグのない快適な切替ができます。

切替後の映像表示を1秒以内に表示ができるシームレス切替機能を搭載しています。映像が表示されるまでのタイムラグがなく快適に切替表示ができます。

HDMI端子全てに金メッキ加工を採用しています。サビに強く信号劣化を防ぎます。

VGAアナログ入力しか持たないプロジェクター・ディスプレイなども接続できます。※HDMI出力とVGA出力の同時出力には対応しておりません。

画面表示を5つのモードから選択して切り替えることができます。

製品パッケージ（見本）※予告なく変更となる場合がございます。予めご了承ください。

カラー違い・サイズ違い・その他の商品

●他のタイプ

他の HDMI切替器と比較する

	EEX-SWHD201BK ￥2,980（税込）	SW-HDR21BD ￥3,480（税込）	EZ4-SW034 ￥3,480（税込）	EZ4-SW040 ￥5,480（税込）	SW-HDR41LN ￥5,050（税込）	SW-HDR42H ￥15,250（税込）
8K	〇			〇
双方向切替	〇	〇	〇
入出力	入力：2 or 1 出力：1 or 2	入力：2 or 1 出力：1 or 2	入力：2 or 1 出力：1 or 2	入力：2 出力：1	入力：4 出力：1	入力：4 出力：2
サイズ	約W5.5×D5.5×H1.6cm	W6.5×D5.45×H2.05cm	約W5.16×D5.24×H1.4cm	約W6×D6×H1.2cm	W14.44×D4.51×H1.5cm	W19×D8×H2.4cm
特長	・最大8K対応の双方向切替器	・選択中のポートが一目でわかる	・電源不要のコンパクトサイズ	・8K対応で美しい映像を楽しめる	・電源を入れると、自動でポートが切替わる	・様々な出力パターンで切り替えができる
使用例

おすすめの特集

商品説明

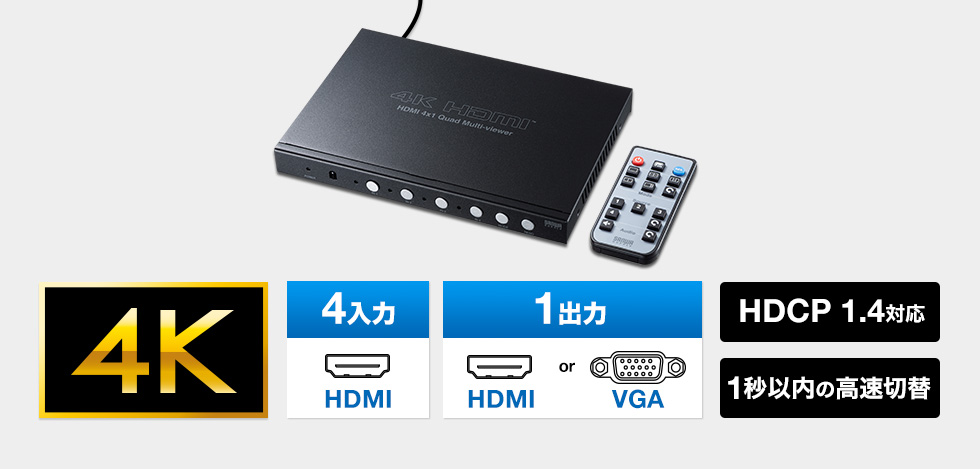

画面分割切替器(HDMI・4入力1出力・シームレス切替・4K対応） SW-UHD41MTV

4台のHDMI機器の映像を1つの画面にまとめて表示

4K　4入力　1出力　HDCP 1.4対応　1秒以内の高速切替

こんな使い方ができます

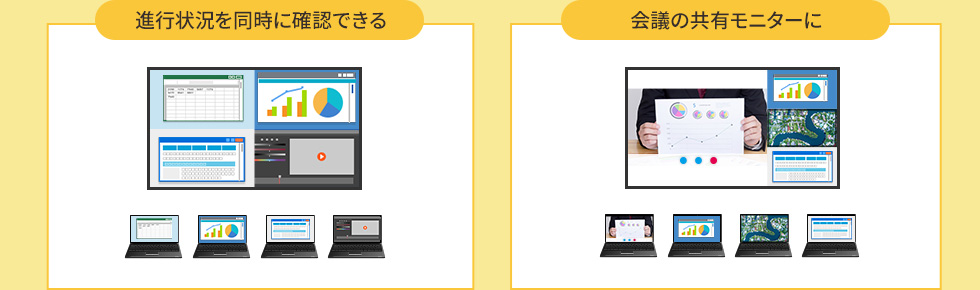

4台のパソコンを接続

4台のパソコン画面を同時に確認できます。
作業の進行状況の確認や、WEB会議での情報共有に便利です。

進行状況を同時に確認できる　会議の共有モニターに

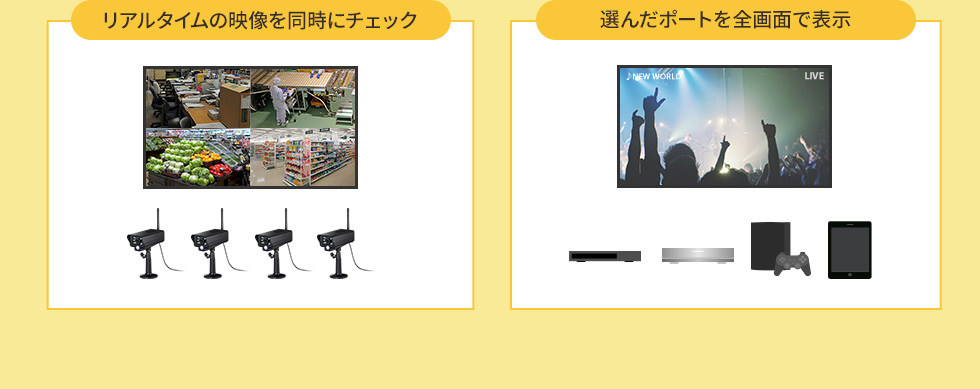

4台の防犯カメラを接続　HDMI切替器として

リアルタイムの映像を同時にチェック　選んだポートを全画面で表示

4台のセキュリティカメラを接続して、防犯対策に。
リアルタイムの映像を同時にチェックできます。

分割された画面の一つを選択して全画面表示
できるので、HDMI切替器として使用できます。

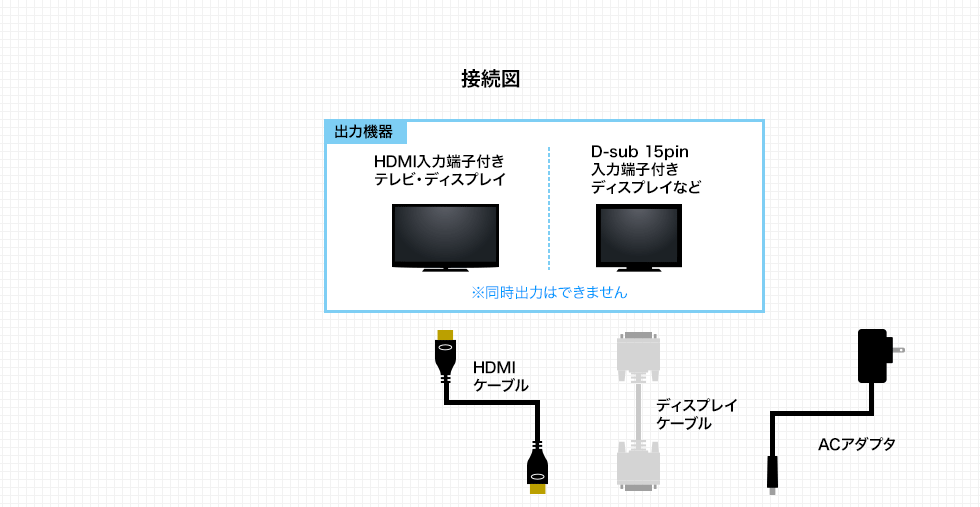

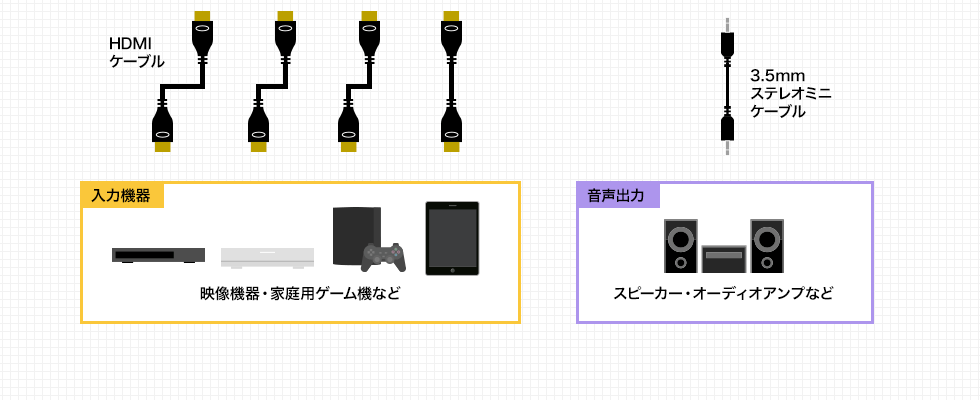

接続図　出力機器

接続図　製品本体

接続図　入力機器　音声出力

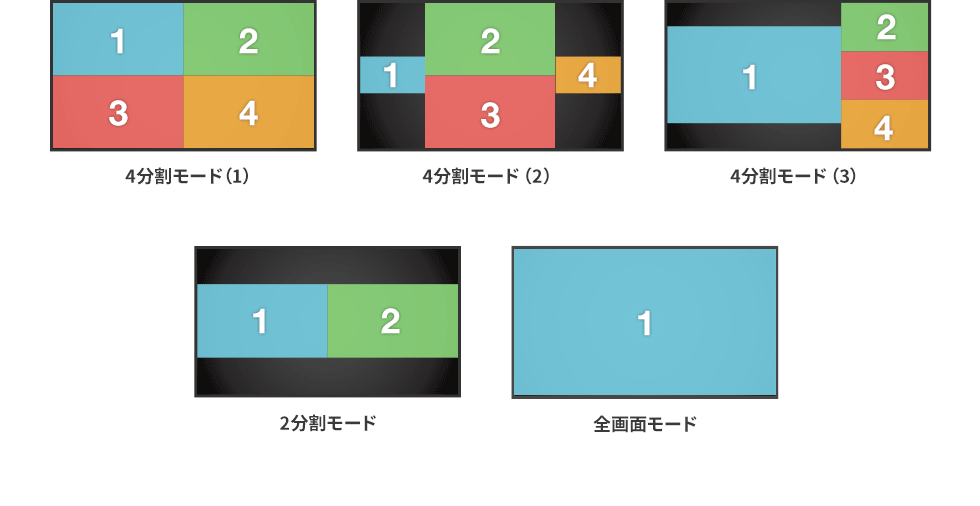

豊富な画面レイアウト

4台のHDMI機器の映像をさまざまなレイアウトで表示できます。
切替えは、リモコンまたは本体全面ボタンで行います。

4分割モード　2分割モード　全画面モード

1～4に表示させる映像は自由に選択できます

1～4の表示部分に映す映像は、4台の機器から自由に選んで表示させることができます。
全ての表示部分に同じ映像を表示させることも可能です。

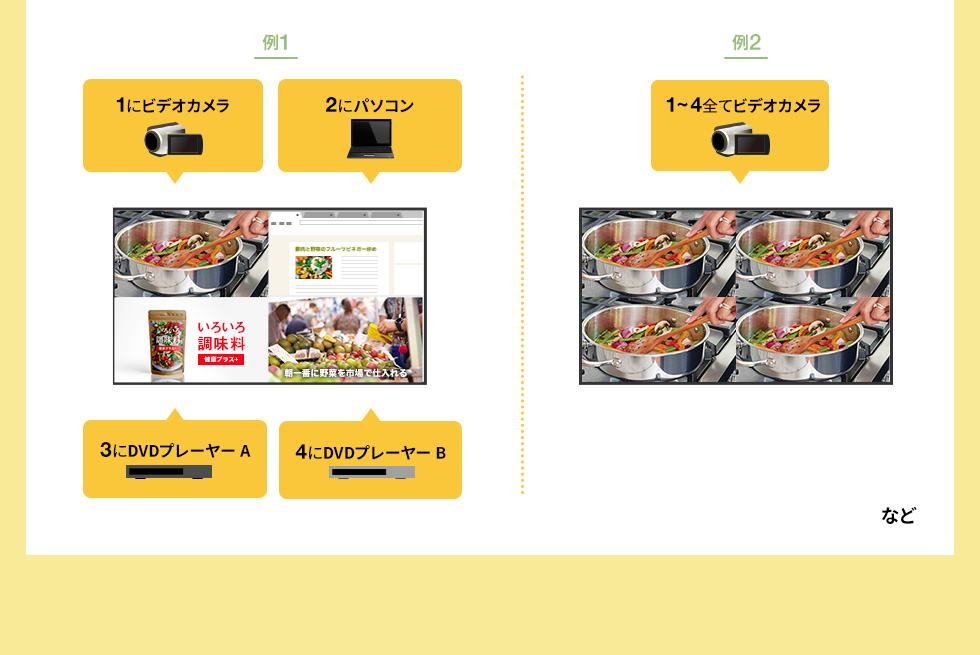

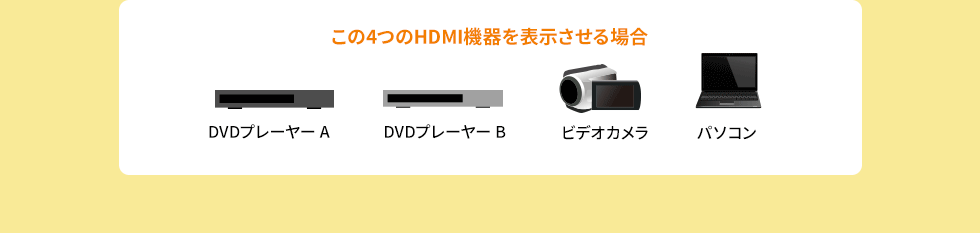

この4つのHDMI機器を表示させる場合　DVDプレーヤー A　DVDプレーヤー B　ビデオカメラ　パソコン

例1　1にビデオカメラ　2にパソコン　3にDVDプレーヤー A　4にDVDプレーヤー B　例2　1～4全てビデオカメラ

すばやい切替表示でタイムラグがない　シームレス切替

1秒以内にすばやく切替表示できる「シームレス切替機能」を搭載しており、
タイムラグのない快適な切替ができます。

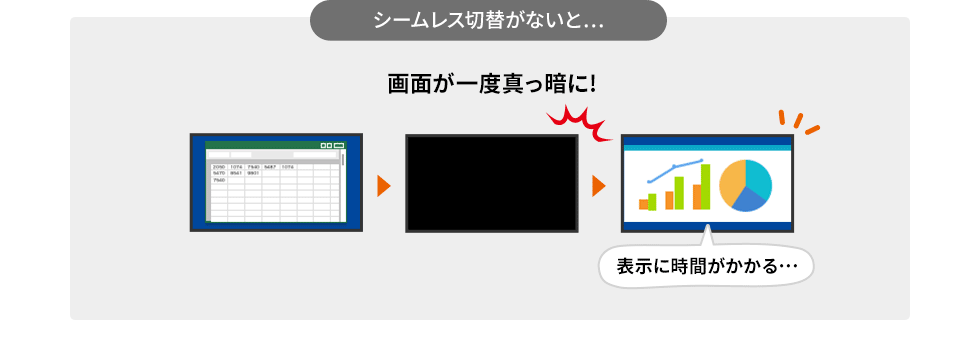

シームレス切替がないと…　画面が一度真っ暗になり、表示にも時間がかかる

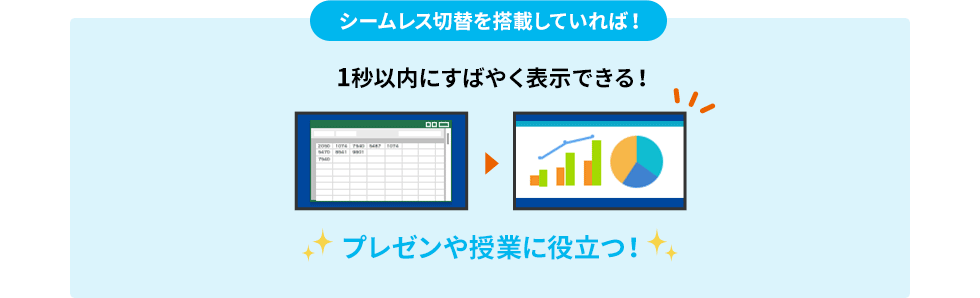

シームレス切替を搭載していれば　1秒以内にすばやく表示できる　プレゼンや授業に役立つ

スピーカーやアンプから音声を流せる

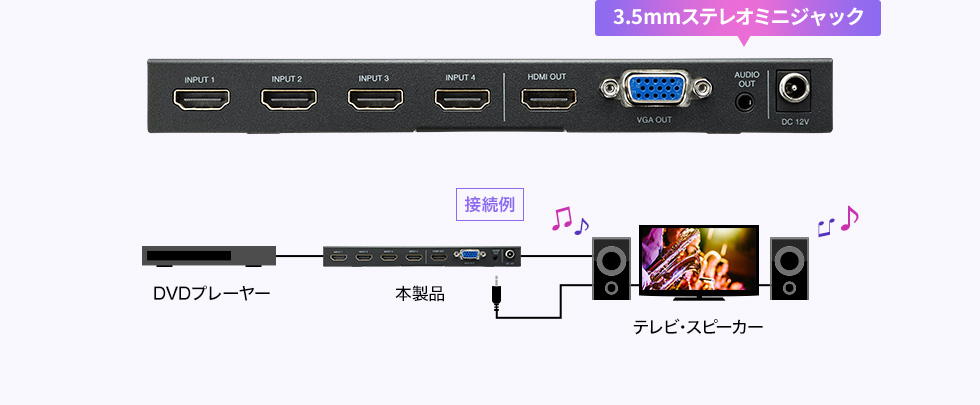

3.5mmステレオミニジャックを搭載しているので、
スピーカーやアンプから音声を出力できます。

3.5mmステレオミニジャックを搭載しているので、スピーカーやアンプから音声を出力できます

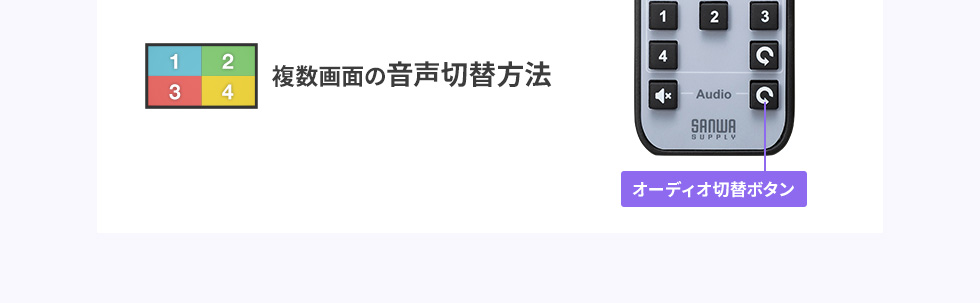

複数画面の音声切替方法　オーディオ切替ボタン

リモコンのオーディオ切替ボタンを繰り返し押すと、音声を出力させる画面の選択ができます。

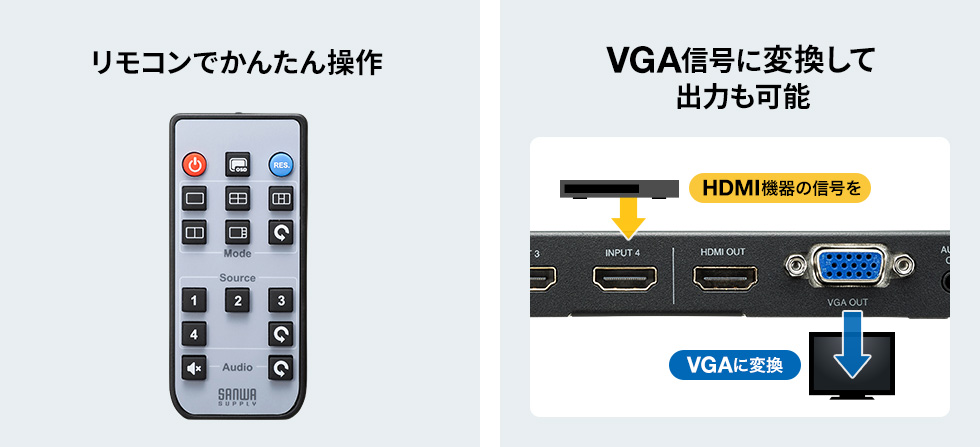

リモコンでかんたん操作　VGA信号に変換して出力も可能

機器や画面の切替え操作はもちろん、画面解像度の変更もリモコンで操作できます。

HDMI機器の映像をVGAアナログ信号（ミニD-sub（HD）15pin）に変換して出力することも可能です。VGAアナログ入力しか持たないプロジェクター・ディスプレイなども接続できます。
※HDMI出力とVGA出力の同時出力には対応しておりません。

仕　様

関連キーワード

特長

●最大4台のHDMI機器（パソコン、HDDレコーダー、ゲーム機など）の映像出力を1台のディスプレイに4分割して同時に出力することができるマルチビューワー機能（画面分割表示）を搭載しています。
●分割された画面の一つを選択し全画面表示させることもでき、HDMI切替器としても使用できます。
●4K/30Hzでの映像出力に対応しており、美しく高精細なHDMI信号を出力できます。
●4台のHDMI機器の表示状況の全てを一括で確認しながら、選択したHDMI機器の映像を最大表示させたりする場合に最適です。
●切替後の映像表示を1秒以内に表示ができるシームレス切替機能を搭載しています。映像が表示されるまでのタイムラグがなく快適に切替表示ができます。
●表示出力する映像機器の解像度に合わせ出力できるアップスケーラー・ダウンスケーラー機能を搭載しています。
●接続されたHDMI機器の映像をVGAアナログ信号（ミニD-sub（HD）15pin）に変換して出力することも可能です。VGAアナログ入力しか持たないプロジェクター・ディスプレイなども接続できます。
※HDMI出力とVGA出力の同時出力には対応しておりません。
●3.5mmアナログオーディオ出力を搭載し、AVアンプなどへ出力することができます。
※HDMI音声出力と同時にアナログ音声出力することができます。
●HDMI端子全てに金メッキ加工を採用しています。サビに強く信号劣化を防ぎます。

仕様

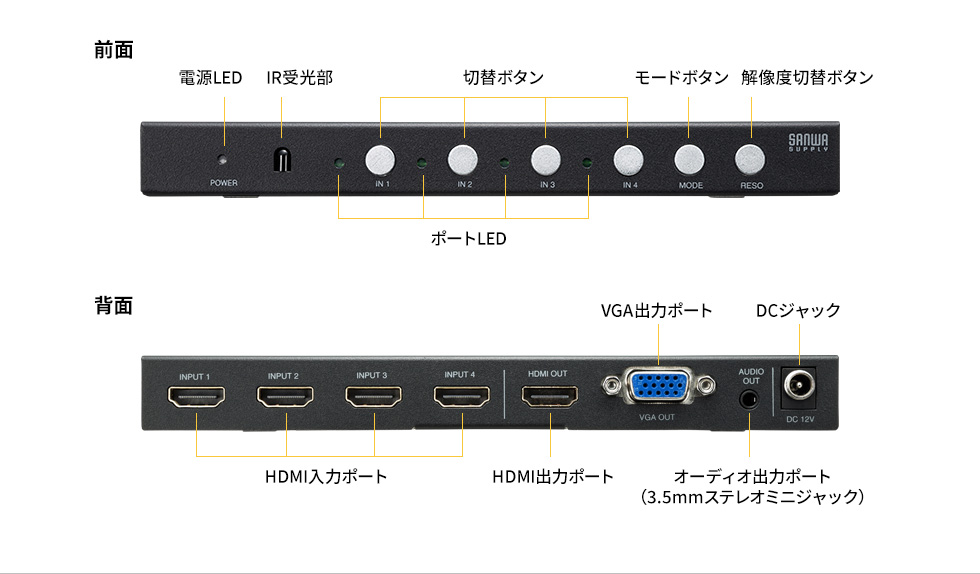

■インターフェース：
入力用/HDMI タイプA（19PIN）メス×4
出力用/HDMI タイプA（19PIN）メス×1、ミニD-sub（HD）15pinメス×1
音声出力/3.5mmステレオミニジャック×1
■切替内容：HDMI入力4/HDMI出力1/VGA出力1
■HDMI規格：HDMI Ver.1.4b
■HDCP：HDCP1.4対応
■切替方式：本体切替ボタン、リモコン
■データレート：最大10.2Gbps
■機器間制御（CEC)：非対応
■消費電力：8W(最大)
■対応入力解像度：3840×2160 (30Hz）、1920×1080p (30/50/60Hz）、1920×1080i (50/60Hz）、1280×720p (50/60Hz）、720×576p (50Hz）、720×480p (60Hz）、720×576i (50Hz）、720×480i (60Hz）、800×600 (60Hz）
■対応出力解像度：HDMI出力/3840×2160 (30Hz）、1920×1200（60Hz）、1920×1080p（50/60Hz）、1280×720（50/60Hz）、1024×768（60Hz）
VGA出力/1920×1080p（50/60Hz）、1280×720（50/60Hz）、1920×1200（60Hz）、1024×768（60Hz）
■ピクセルクロック：340MHz
■アナログ出力：LPCM2ch（44.1kHz　48kHz）
■動作温度：0℃～40℃
■保存温度：－20～60℃
■動作湿度：20％～90％
■湿度：20～90％以下
※結露なきこと。
■材質：スチール

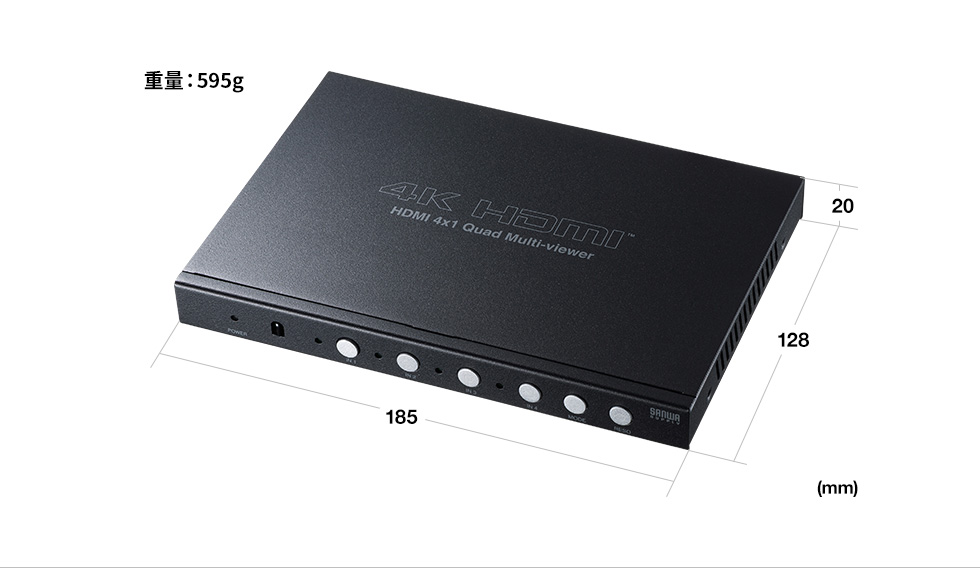

■サイズ：W185×D128×H20mm（足部含まず）
■重量：595g
■付属品：取扱説明書、ACアダプタ（12V 1.0A）、リモコン（電池付属/CR2025）、ウォールマウントキット×1セット

■メーカー保証期間：1年

4入力1出力HDMI画面分割切替器（4K対応）SW-UHD41MTV 取扱説明書 Ver1.2

対応

■対応機器：HDMI出力端子を標準搭載している映像機器・家庭用ゲーム機・パソコン
■対応出力機器：HDMI入力端子を標準搭載しているテレビ・パソコン用ディスプレイ・プロジェクターなど
■対応音声フォーマット：HDMI入出力/LPCM2ch（32kHz、44.1kHz、48kHz）

お客様満足度

☆☆☆☆☆ 0.0 (0件) レビューを投稿して50ポイントゲット >

星5つ★★★★★（0）
星4つ★★★★☆（0）
星3つ★★★☆☆（0）
星2つ★★☆☆☆（0）
星1つ★☆☆☆☆（0）

まだユーザーレビューはありません
感想を投稿してポイントもゲットしよう

よくある質問（Q&A）

ご購入の際に気になることはございますか？
実際にお問合せの多かった質問や疑問をご案内します。

Q2分割表示時、画面いっぱいに縦に伸びて表示されます。通常アスペクト比で出力したいです。

A本体のMODEボタンを5秒間長押ししてください。正常アスペクト比モード⇔全画面表示モードと切替できます。
Q4分割表示時の場合、1/4の各画面は4K解像度で表示されますか。

A4分割表示の場合はそれぞれ圧縮表示されるため、1/4の画面は4K表示ではありません。
また、フルHD（1920×1080）での表示もできません。
Qオート切り替えはできますか。

A全画面モードで画面を自動で切り替えることはできません。

リモコン（9）ポート切り替えボタンは、押すと次の画面が表示されるというものです。
そのため、手動で切り替えるしか方法がありません。
Q映像が入力されてから4画面分割して映像が出力されるまでに遅延はどれくらいありますか。

A約0.2秒です。（当社調べ）
ただし、テレビ、モニタによって変わる可能性があります。
Q同じフロアでのリモコン複数台使用した場合どうなりますか。

ASW-UHD41MTVのリモコン（赤外線リモコン）は全部同じ信号の為、
重ねたり同じ場所に置くと全部のSW-UHD41MTVが反応します。

複数台使用の場合は、設置場所を離す・出来るだけ近くで操作する(もう一台に赤外線信号が届かないようにする)しか方法がございません。

また、何m離せばいいという具体的な基準はございません。
Q表示モードは記憶されますか。初期状態に戻るのか、最後に表示していたモードに復帰するのかどちらでしょうか。

A最後に表示していたモードが記憶されますので、最後に表示していたモードに復帰いたします。
Q4分割の際の入力がない画面の表示はどうなりますか。

A4分割の際、入力がないポートの画面表示はブルーバック等ではなく真っ暗の表示になります。
Q設定した画面レイアウトは電源を切っても記憶されていますか。

A設定した画面レイアウトは電源を切っても記憶されています。
電源を入れ直すと、最後に表示していたモードに復帰します。
