ケーブル透過式に対応したLAN用RJ-45コネクタ。単線・より線両対応。カテゴリー6・カテゴリー5e対応。

Name: RJ-45コネクタ（CAT6/CAT5e兼用・ケーブル透過式・単線・より線・アルタネート方式） EZ5-LAN-RJ6
Brand: esupply
SKU: EZ5-LAN-RJ6
Price: 980 JPY
Availability: InStock
Rating: 5.0 (1 reviews)

ご覧の商品オプション一覧

一致した商品（全8件）: LANケーブル（自作用・100m・カテゴリ5e・単線・UTP・ブルー） EZ5-LAN5-CB100BL ¥6,980（税込）; LANケーブル（自作用・100m・カテゴリ5e・単線・UTP・ホワイト） EZ5-LAN5-CB100W ¥6,980（税込）; LANケーブル（自作用・300m・カテゴリ5e・単線・UTP・ブルー） EZ5-LAN5-CB300BL ¥19,800（税込）; LANケーブル（自作用・300m・カテゴリ5e・単線・UTP・ホワイト） EZ5-LAN5-CB300W ¥19,800（税込）; LANケーブル（自作用・100m・カテゴリ6・単線・UTP・ブルー） EZ5-LAN6-CB100BL ¥9,480（税込）; LANケーブル（自作用・100m・カテゴリ6・単線・UTP・ホワイト） EZ5-LAN6-CB100W ¥9,480（税込）; LANケーブル（自作用・300m・カテゴリ6・単線・UTP・ブルー） EZ5-LAN6-CB300BL ¥26,800（税込）; LANケーブル（自作用・300m・カテゴリ6・単線・UTP・ホワイト） EZ5-LAN6-CB300W ¥26,800（税込）

おすすめの特集

商品説明

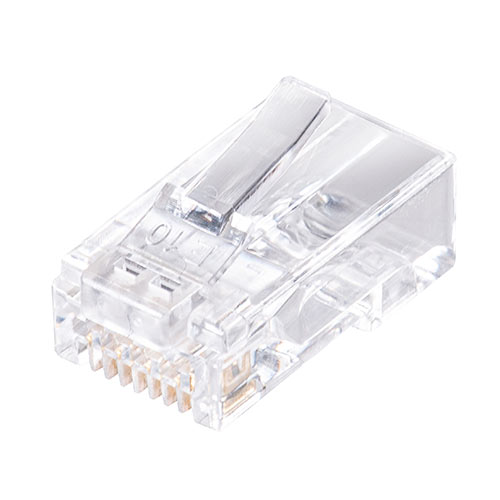

RJ-45コネクタ（CAT6/CAT5e兼用・ケーブル透過式・単線・より線・アルタネート方式） EZ5-LAN-RJ6

ギガビット完全対応自作用RJ-45コネクタ

CAT6/5e対応単線・より線対応アルタネート方式

高精度なケーブルを作りやすい透過式LANコネクタ

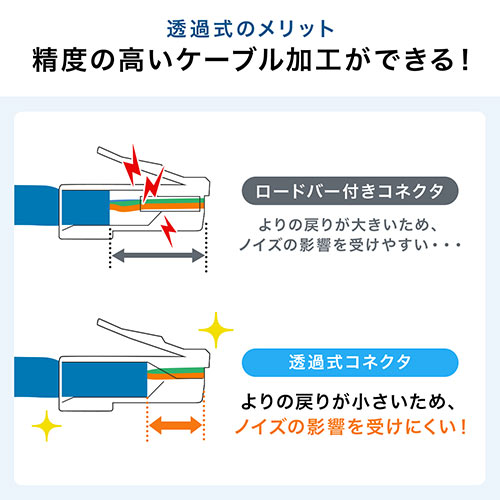

透過式のメリット

精度の高いケーブル加工ができる

ロードバー付きのコネクタだと、ロードバーがあることでより戻しが大きくなってしまいますが、
透過式だと芯線をコネクタ内いっぱいまで押し込むことができ、より戻しによるノイズの影響を軽減できます。

ロードバー付きコネクタ透過式コネクタ

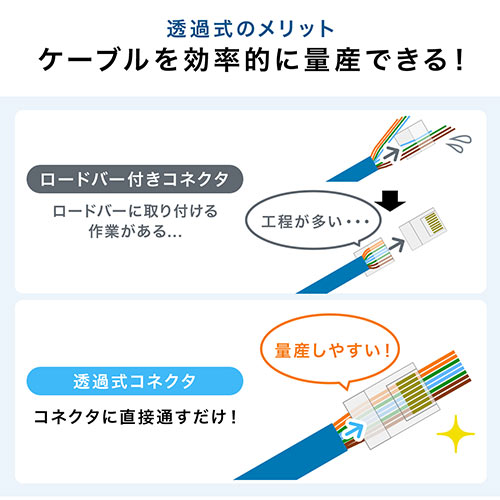

ケーブルを効率的に量産できる

ロードバー付きのコネクタだと、ロードバーに芯線を通す精密な作業工程が増えるため、
多くのLANケーブルを作成する際は、コネクタに直接通すだけの透過式が簡単です。

ロードバー付きコネクタ透過式コネクタ

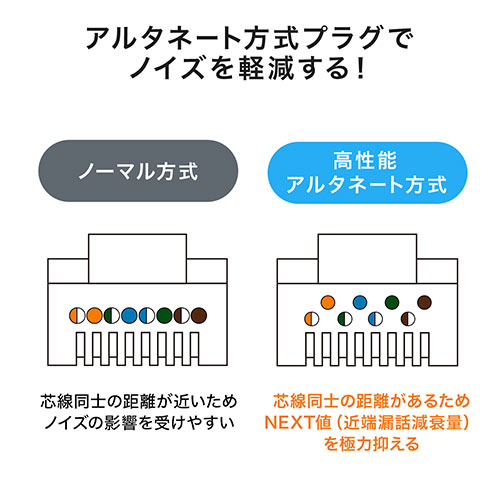

単線・より線対応でケーブル選びが必要ないアルタネート方式プラグでノイズを軽減する

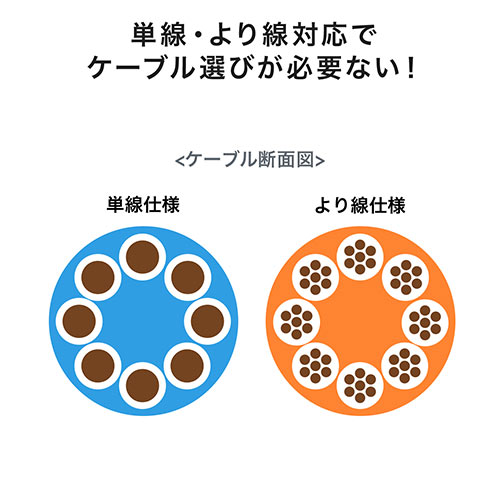

ケーブル断面図ノーマル方式高性能アルタネート方式

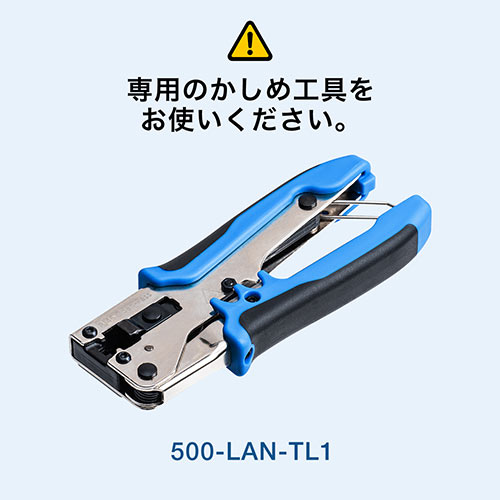

専用のかしめ工具をお使いください。

EZ5-LAN-TL1

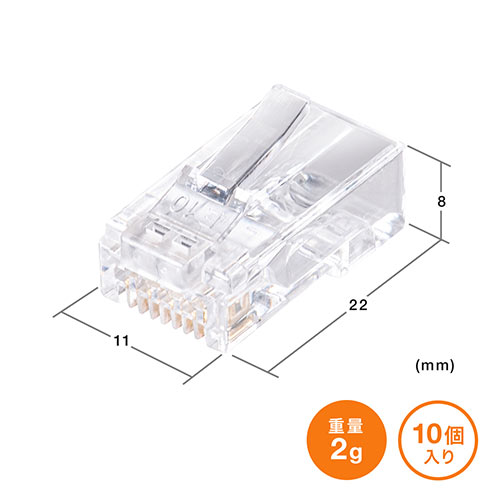

重量2g 10個入り

関連キーワード

特長

●LANケーブル自作する際の、RJ-45コネクタです。
●ケーブル透過式構造で、より戻しを抑えることができ、精度の良いケーブル加工ができます。
●カテゴリ6（ギガビットイーサネット）に完全対応し、カテゴリ5eにも対応できます。
●単線、撚線仕様のケーブル両方に対応できます。

仕様

■入り数：10個入り
■対応カテゴリー：CAT6（CAT5eにも対応）
■生産地：台湾
■保証期間：初期不良のみ
■取扱説明書：なし

対応

■対応規格カテゴリー：カテゴリ6（1000BASE-TX）、カテゴリ5e（1000BASE-T）、カテゴリ5（100BASE-TX）カテゴリ3（10BASE-T）
■対応ケーブル導線：単線、撚線両対応
■適合ケーブル：EZ5-LAN6-CB300シリーズ、EZ5-LAN6-CB100シリーズ、EZ5-LAN5-CB300シリーズ、EZ5-LAN5-CB100シリーズ
■適合かしめ工具：EZ5-LAN-TL1

お客様満足度

★★★★★ 5.0 (1件) レビューを投稿して50ポイントゲット >

星5つ★★★★★（1）
星4つ★★★★☆（0）
星3つ★★★☆☆（0）
星2つ★★☆☆☆（0）
星1つ★☆☆☆☆（0）

満足度：5★★★★★

yhsdさん（投稿日：2022-12-09）

各色の配線を短く切って間違いなく規定の孔に入れることは、大変難しく、慣れないと何回も
やり直しをしましたが、この端子は配線を長く伸ばして正しい位置に揃え、孔の外で正しい事を
確認してから、カシメられるので、失敗も少なく、慣れない初心者でもうまく作ることが出来ました。

よくある質問（Q&A）

ご購入の際に気になることはございますか？
実際にお問合せの多かった質問や疑問をご案内します。

QLANポートに自作用RJ-45コネクタを挿入しようとすると差し込めません。

A物理的に干渉して差し込めない場合、RJ-45コネクタをかしめていない可能性があります。
LANケーブル作成時、かしめることでRJ-45コネクタの形状が変わり、差し込むことが可能です。

・LANケーブル作成前の段階では差し込むことは出来ません。作成後に再度お試しください。

・作成後にお困りの場合は、お手数ですがコネクタの作成手順を今一度ご確認ください。
　（参考）LANケーブル自作方法
