12U対応の小型19インチマウントサーバーラック｜放熱性に優れたメッシュ扉＆キャスター付きで移動も便利

SOHOや小規模オフィスのサーバー機器の収納におすすめ！EIA規格19インチマウント対応、メンテナンスも楽に行える充実した装備。全面メッシュパネル構造のサーバーラック。

放熱性に優れたスリット付きの棚板と手前に引き出すことができるスライド棚が備わっています。

全面に通気性がよいメッシュパネルを採用しており、より放熱性が上がるため、熱を逃がせます。

前後の扉が取り外せます。専用キーで開閉可能です。収納される機器・システムを盗難や不審人物による操作などから守ります。

側面パネルも取り外すことができます。鍵のつまみ部分が90°に曲がるので狭い場所でも鍵を回しやすいのが特徴です。

底板は、はめ込むタイプなので配線やメンテナンス時に簡単に取りはずしができてとっても便利です。

ケーブルの配線がしやすい便利なケーブル口が付いています。上からでも下からでも配線ケーブルを出すことができます。

マウントフレームにはユニット番号が付いており、サーバーのレイアウト作業が楽になります。

移動に便利な高耐荷重キャスターにはストッパーが付いています。さらにアジャスターも付けられるので、しっかり固定することができます。

マウント機器を取り付けるためのケージナットが50セット分付属しています。別途ご用意いただく必要もありません。

19インチマウント対応、充実した装備の全面メッシュパネル構造サーバーラックは、全3種類の大きさからお選びいただけます。

製品仕様　重量：約77kg、総耐荷重：約500kg、材質：スチール(エポキシ粉体塗装)、マウント数:12U

棚の位置は、機器やシステムに合わせて任意の場所に取り付けることができます。

手前に引き出せるスライド棚は、メンテナンスにとっても便利です。耐荷重は、約40kgです。

天板に最大6個までの放熱ファン（別売り）を取り付けることが可能です。下から上がってくる温かい空気を、上へ逃がしてくれます。

外した扉は付け替えることができます。作業時の邪魔にならず、置き場所にあわせて扉の向きを変えることが可能です。

側面パネルを簡単に取り外せるので、マウントフレームの位置調整も簡単に行えます。

底板を取り外したら、約345mm×約440mmの穴が開いています。

スチール製なので、マグネット付きタップが取り付けられます。

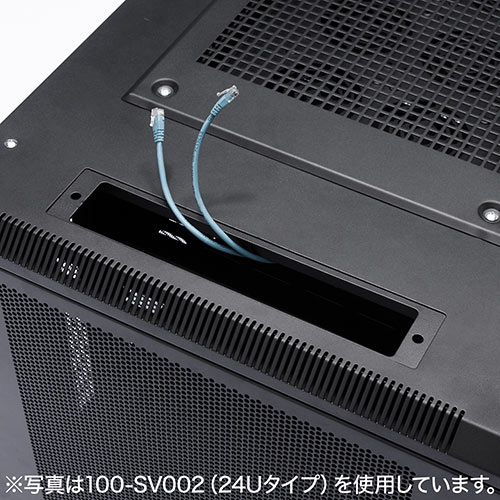

天面部と底面部のケーブル口は、同じ大きさの約380mm×約70mmです。

配線ケーブル2本以上をケーブル口に通しても余裕のある大きさになっています。

マウントアングルはEIA規格ユニバーサルピッチを採用し、ケージナットに対応しています。

固定に必要なアジャスターと移動に便利なキャスターとは、付いています。オプションで揃える必要はありません。

別業者様となりますので、手続き・お支払い等は別になります。
https://te-dasuke.jp/
TEL：03-5763-0068

カラー違い・サイズ違い・その他の商品

●マウントサイズ

●他のサイズ

ご覧の商品オプション一覧

一致した商品（全10件）: 棚板（追加オプション・100-SV001、002、010専用） EEZ-SVNT1 EEZ-SVNT1 ¥12,800（税込）; EIA用スリット付き棚板 EZ1-SV1UNT1 ¥10,800（税込）; 19インチマウントボックスCPシリーズ用放熱ファン高速タイプ CP-FANS【代引き不可商品】サンワサプライ CP-FANS ¥10,600（税込）; 放熱ファン（サーバーラック用・高速タイプ・t=38mm・サンワサプライ）【代引き不可商品】 CP-FANS38 CP-FANS38 ¥12,800（税込）; ファン冷却用高速タイプ(厚さ38mm・2個セット)CP-FANS38-2 サンワサプライ【代引き不可商品】 CP-FANS38-2 ¥19,400（税込）; ファン冷却用高速タイプ(厚さ38mm・3個セット)【代引き不可商品】CP-FANS38-3 サンワサプライ CP-FANS38-3 ¥25,600（税込）; 19インチマウントボックスCPシリーズ用放熱ファン低速(静音)タイプ CP-SFANS【代引き不可商品】サンワサプライ CP-SFANS ¥10,860（税込）; EZ1-SVシリーズ用床固定金具(前後用) EZ1-SVQL1 ¥11,800（税込）; 100-SV（EZ1-SV）シリーズ用スタビライザー(前後用) EZ1-SVSBF1 ¥10,980（税込）; ケージナット・ネジセット(50セット・M6) EZ1-SVNUT50 ¥6,180（税込）

おすすめの特集

商品説明

サーバーラック（19インチマウント・メッシュ・放熱・小型・12U・鍵付き・キャスター付き・ボックス) EEZ-SV001

SOHOや小規模オフィスのサーバー機器の収納に！サーバーラック

EIA規格 19インチマウント対応

小型12U

EEZ-SV001（12U）

EEZ-SV002（24U）

EEZ-SV010（36U）

この商品はお客様組み立て式です

棚板・スライド棚を標準装備！

手前に引き出せるからメンテナンスに便利なスライド棚

スリット付きで放熱性に優れた棚板とスライド棚を標準装備しています。

棚サイズ

メッシュパネル採用で放熱性アップ

100-SV002の製品画像

全面に通気性がよいメッシュパネルを採用しており、より放熱性が上がっています。

各部スリットからも熱を逃がすから、熱だまり無し！

ファンを取り付けて更に放熱性アップ！

天板に最大6個のファン（別売り）の取り付けが可能。下から上がってくる温かい空気を、上へ逃がします。

パネルが外せて設置・メンテナンスが楽！

01.前後の扉が取り外せる

鍵付きハンドルでセキュリティ対策万全

専用キーで開閉。機器・システムを盗難や不審人物による操作などから守ります。

使いやすい左右両開き扉

前面パネルを取り外します

外した扉は付け替えることができます。
作業時に邪魔にならず、置き場所にあわせて扉の向きを変えることができます。

鍵付きのハンドル部分の仕様が変更になりました

02.側面パネルが取り外せる

鍵付きでセキュリティ対策万全

鍵のつまみ部分が90°に曲がるので狭い場所でも鍵を回しやすい。

調節可能なマウントフレーム

マウントフレーム

側面パネルを簡単に取り外せるので、マウントフレームの位置調整も容易です。

03.底板も取り外し可能

はめこむタイプなので配線・メンテナンス時に簡単に取りはずしができ便利です。

配線に便利なケーブル口付き

ケーブルの配線がしやすい便利なケーブル口が付いています。
上からでも下からでもケーブルを出すことができます。

天面部底面部

使いやすい特長

設置に便利なユニット番号

キャスター・アジャスター付き

ユニット番号付きなので、サーバーのレイアウト作業時に便利です。

移動に便利な高耐荷重キャスターと、しっかり固定できるアジャスターを装備しています。

総耐荷重500kg

ケージナット50セット付き

マグネット付きタップの設置可能

マウント機器を取り付けるためのケージナットが50セット分付属しています。

スチール製なので、マグネット付きタップが取り付けられます。

購入してすぐ機器を取り付けられる

100-SV018の製品画像

本製品のオプションパーツ

導入費を削減できるサーバーラックです！！

理由1 荷下ろし費がかからない

通常のサーバーラックは配送費とは別に荷下ろし費がかかることがあります。
本製品は持ち運びやすいサイズに梱包が分かれているので、荷下ろし費がかかりません。

配送費+荷下ろし費

理由2 搬入口・搬入経路の制約を受けない

持ち運びやすいサイズに分かれた梱包なので、狭い通路や入り口、急な階段でも運搬が可能です。
搬入経路の制約を受けないので、特別な搬入費用がかかりません。

大きな梱包

理由3 少人数で組み立て・設置が可能

組み立てから設置まで少人数でできます。専門的な技術がなくても組み立てられるので、組み立てを業者に頼む必要がなく、サーバー設置コストを削減できます。

※組み立てには大人2人以上が必要です。

小型12U 中型24U

大型36U

共通仕様

鍵付きのハンドル部分の仕様が変更になりました

100-SV001(小型12U)梱包サイズ

関連キーワード

特長

●SOHOや小規模オフィスのサーバー機器の収納に最適なEIA規格の19インチマウントです。
●前後の扉、側面パネル、底板は簡単に取り外すことができ、設置・メンテナンス作業がしやすくなっています。
●フレームにはユニット番号がついており、サーバーのレイアウト作業時に便利です。
●セキュリティ対策として、前扉、側部背部には標準で鍵を装備しています。
●全面メッシュパネルを採用している為、放熱性に優れています。
●天面角、扉部、側面部にそれぞれスリットを備えており、熱だまりを軽減します。
●棚板2枚、スライド棚1枚、キャスター4個、アジャスター4個を標準装備しており、オプションで揃える必要がありません。
●天面部、底面部に配線に便利なケーブル口付きです。
●熱対策用の放熱ファンを最大6台までの装着可能です。
※CP-SVFAN1K・2K・3Kを別途ご購入下さい。
●マウントアングルはEIA規格ユニバーサルピッチを採用し、ケージナットに対応しています。
●マウント有効内寸（ラックマウントキット有効内寸）は630～680mmです。
●マウント数:12U

仕様

■サイズ：W600×D1000×H724mm　
■製品重量：約77kg
■梱包:4個口
■出荷形態：ノックダウン組立式（お客様組立）
■材質：スチール(エポキシ粉体塗装)
■セット内容：本体フレーム、前扉・後扉(鍵付)、側面パネル(鍵付)、19インチマウントアングル(前後)、固定棚×2枚、スライド棚×1枚、キャスター、アジャスター、ケージナット・ネジ(M6・50セット)
■生産国：中国
■取扱説明書：日本語取扱説明書あり
■組立・設置業者様のご案内

サーバーラック(100-SV001・100-SV002シリーズ)組立説明書 Ver.1.1

サーバーラック(100-SV001・100-SV002シリーズ)組立説明書

サーバーラック（100-SV001・100-SV002）組立説明書 Ver.1.2

注意事項

※組立の際には電動式ドライバーのご使用をお薦めいたします。

配送条件

【注意事項】

こちらの商品は、佐川便での発送となります。
お届け時間指定を選択されましても納品先が法人様の場合、ご希望にそえない場合がございます。
お届け先の地域により代引きでのお支払い、時間指定（個人宅）がご利用できない場合がございます。

お客様満足度

☆☆☆☆☆ 0.0 (0件) レビューを投稿して最大500ポイントゲット >

星5つ★★★★★（0）
星4つ★★★★☆（0）
星3つ★★★☆☆（0）
星2つ★★☆☆☆（0）
星1つ★☆☆☆☆（0）

まだユーザーレビューはありません
感想を投稿してポイントもゲットしよう

よくある質問（Q&A）

ご購入の際に気になることはございますか？
実際にお問合せの多かった質問や疑問をご案内します。

Q棚板スリット部の寸法（サイズ）は？

A棚板スリット部の寸法（サイズ）は、幅約46×奥行約11mmです。
※穴の角が丸いため、おおよその数値です。
Q側面の取付用穴の寸法は？

A側面の取付用穴の寸法は、幅約80×高さ約10ｍmです。
※穴は端から2㎝離れたところから開いています
Qバックパネルのストッパーが、スリットに入りません。

A前面扉のストッパーはスリットに入りますが、
バックパネルのストッパーはスリットに入りません。
スリットがあるフレームの奥に引っ掛かる仕様です。
Qパネル(下)の底板が付いている位置を教えてください。

Aパネル(下)の底板が付いている位置は、後ろから275.5mm、横から127.5mm空いた位置です。
Q棚板を最大何枚まで同時設置できますか？

A棚板は最大12枚まで設置可能です。

ただし、設置時に棚板間の隙間が狭いためネジ固定しにくく、
また機器同士が近くなるため、熱がこもりやすくなります。

放熱性の観点から、あまりお勧めできません。
Q壁によせて設置しても問題ないでしょうか。

A背面を壁に寄せて設置しても問題ありません。
ただし、側面をぴったり寄せると付けすると扉を開けにくくなるので、
側面側については10～20cm程度空けると使い勝手がよくなります。
Q組み立てサービスはありますか？

A組み立てサービスは、別途費用のお見積りが必要です。
下記URLより無料でお見積りしますので、お問い合わせください。

組み立てサービス　TEDASUKE
Qアジャスターとキャスターがついている位置を教えて下さい。

Aアジャスターのネジの中心点から左右の距離：24㎜の位置。
アジャスターのネジの中心点から前後の距離：12.5㎜の位置。
キャスターのネジの中心点から左右の距離：62㎜の位置。
キャスターのネジの中心点から前側の距離：93㎜の位置。
キャスターのネジの中心点から後側の距離：83㎜の位置。
※プレート(配線口)がある方が後ろです。
Q扉は何度まで開きますか？

A扉はおおよそ180度まで開きます。
Q背面パネルも左右両開きの仕様ですか？

A背面パネルも前面パネルと同じように左右両開き扉です。
置き場所に合わせて扉の開く向きを変えることができます。
Qキャスターを外して設置はできますか？

Aキャスターを外しての設置は推奨しておりません。
Qアジャスターの、ネジ頭の下からナットまでの長さは？

Aアジャスターの、ネジ頭の下からナットまでの長さは、約80mmです。
Qアジャスターのナットの厚み（高さ）は？

Aアジャスターのナットの厚み（高さ）は、約5mmです。
Qアジャスターの厚み（高さ）は？

Aアジャスターの厚み（高さ）は、約10mmです。
Qアジャスターのナットの直径は？

Aアジャスターのナットの直径は、約14mmです。
Qアジャスターの直径は？

Aアジャスターの直径は、約25mmです。
Qアジャスターのボルトの直径は？

Aアジャスターのボルトの直径は、約10mmです。
Qオプションで、アンカー打ちできる架台（チャンネルベース）はありますか？

Aアンカー打ちできる架台（チャンネルベース）はございません。
Qマウントフレームの穴の大きさ（サイズ）は？

Aマウントフレームの穴の大きさ（サイズ）は、約1cm角の正方形です。
Q棚板のスリット部の寸法（サイズ）は？

A棚板のスリット部の寸法（サイズ）は、幅約46×奥行約11mmです。
Q固定板、スライド棚を外した状態でも使用できますか

A固定板、スライド棚を外した状態でも使用可能です。
Qメッシュ穴のサイズは何ミリですか

Aメッシュ穴のサイズは、直径5mmです
Qキャスターの直径を教えて下さい。

Aキャスターの直径は60mmです。
Qアジャスターの直径を教えて下さい。

Aアジャスターの直径は、10㎜です。
Qパネル（上）の、カバーの取付いている位置を教えてください。

Aパネル（上）の、カバーの取付いている位置は、左右は85mmずつ、前までが240mm、後ろまでが230mm離れた所に付いてます。
Qパネル（上）のカバーのサイズを教えてください。

Aパネル（上）のカバーのサイズは、W430xD555xH5mmです。
Qパネル(下)の配線口の取り付いている位置を教えてください。

Aパネル(下)の配線口の取り付いている位置は、後ろから49.5mm、横から110mmあいた位置になります。
Q鍵の開け方を教えて下さい。

A鍵の開け方は、鍵をハンドル部分に横挿しして、90度まわして、鍵を抜きます。
その後、鍵の差込口を押さえるとハンドルが出てきます。
ハンドルをまわせば解錠できます。
Q重さはどのくらいですか

A商品重量は、約77kgです。
